基于OFDR的分布式光纖傳感器在混凝土長期變形監測中的應用

  概述

  傳統應變片、便攜式應變儀及收縮比對儀等監測技術存在易受環境干擾、數據波動性大、無法捕捉全場應變分布等局限，難以實現超高強海砂混凝土長期蠕變與收縮的精準監測。為此本研究采用基于光頻域反射(OFDR)技術的分布式光纖傳感器(DOFS)，使用Sika 30環氧樹脂膠將聚酰亞胺(PI)涂層光纖粘貼于試件表面，開展長期間歇監測，并在50%相對濕度、75%相對濕度及密封三種環境條件下，與傳統方法進行系統性能對比，驗證其監測有效性。

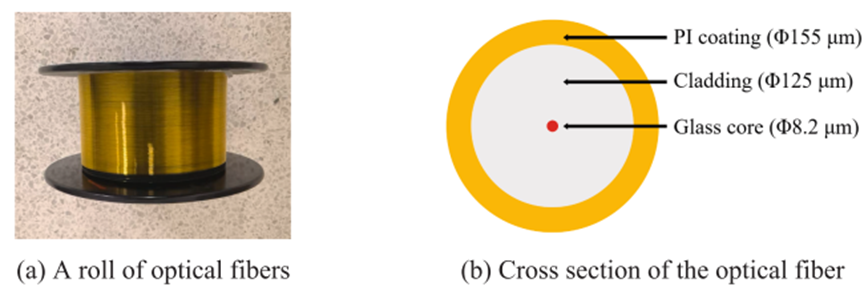

PI光纖實物圖以及結構示意圖

  測試方案

  1.核心監測設備與傳感器

  采用武漢昊衡科技OSI-S設備，空間分辨率1.0mm，應變測量范圍±12000με，最大測量距離100m;傳感器選用聚酰亞胺涂層光纖，通過Sika 30環氧樹脂粘貼于試件表面，粘貼前對試件表面進行打磨與乙醇清洗。

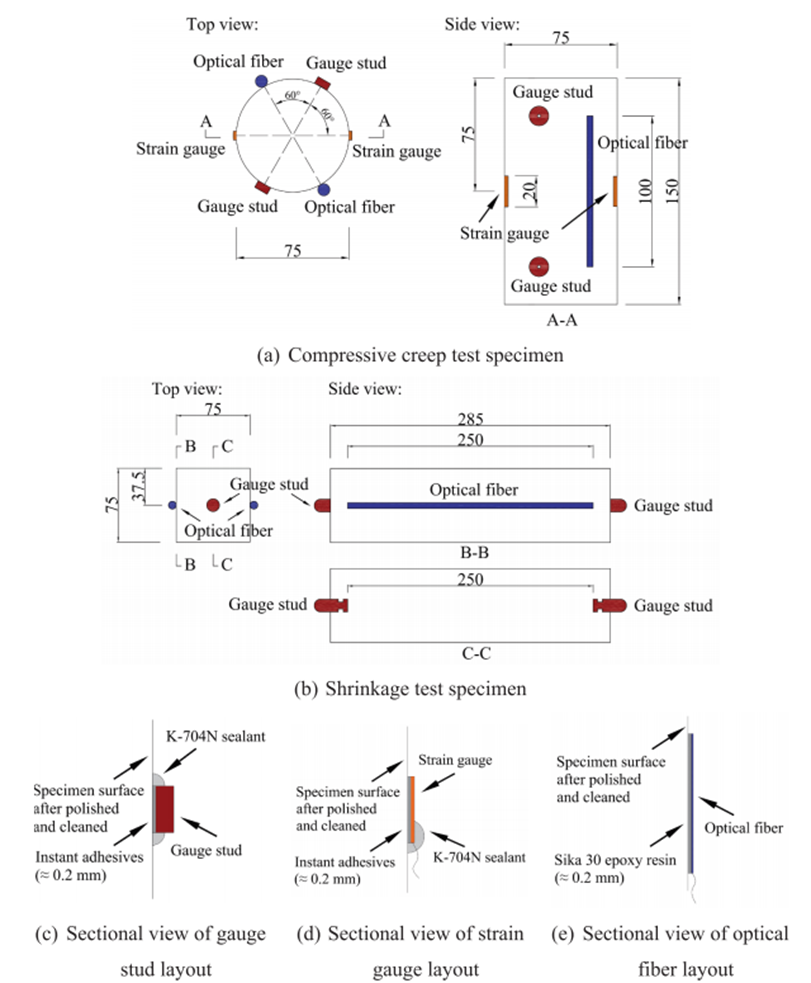

  傳感器布置示意圖

  2.試件與試驗條件

  制備超高強海砂混凝土圓柱試件(φ75mm×150mm，用于蠕變?cè)囼?yàn))和棱柱體試件(75mm×75mm×285mm，用于收縮試驗)，經90℃蒸汽養護24h;試驗設置50%RH、75%RH及密封三種濕度環境，制定間歇測量方案：蠕變?cè)囼?yàn)加載前后各測1次，加載后1-7天日測，后續于第10、14、21等關鍵節點測量，總周期90天;收縮試驗1-7天日測，后續關鍵節點測量，總周期52天。

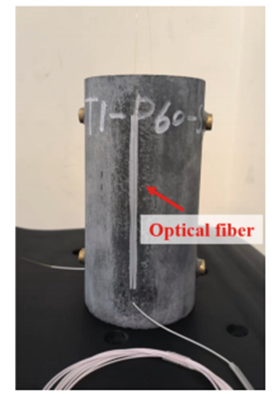

蠕變?cè)嚇庸饫w布設實物圖

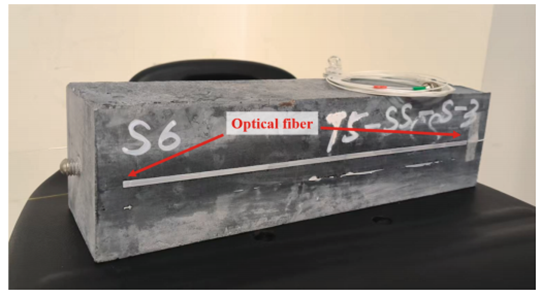

收縮試樣光纖布設實物圖

  3.標定與數據處理

  采用3個同類型圓柱試件進行壓縮標定，基于應變片測量值建立應變-頻偏線性關系，確定PI涂層光纖與超高強海砂混凝土的應變-頻偏系數為6.847με/GHz;數據處理時剔除光纖脫粘區段數據，對全場應變分布取平均值，并通過溫度補償試件扣除溫度應變影響。

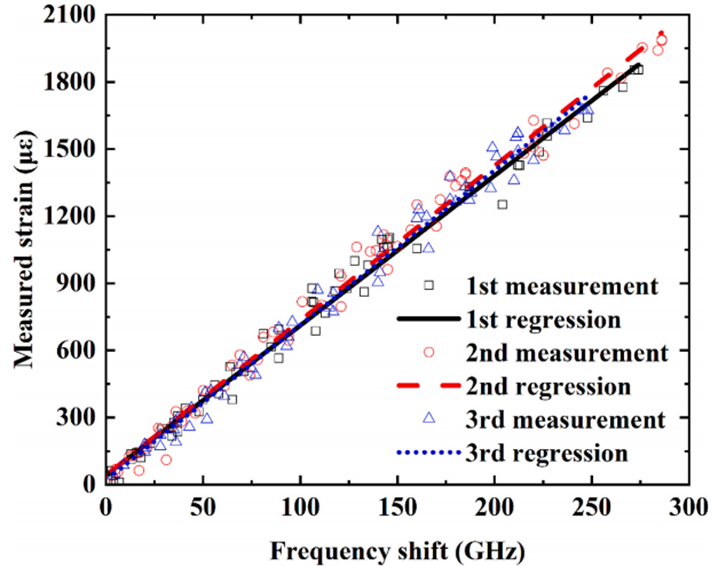

應變頻率移位關系

  測試結果

  1.測量精度與空間分辨率

  OFDR分布式光纖傳感技術可實現1.0mm超高空間分辨率，應變測量重復精度達±1.0με，可精準捕捉超高強海砂混凝土的細微時效變形，且能繪制傳統方法無法實現的連續應變分布曲線。

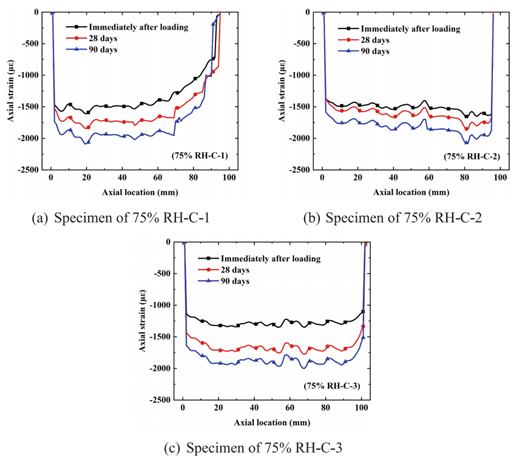

不同時間全場應變分布特征

  2.穩定性與可靠性

  蠕變?cè)囼?yàn)中，OFDR測量的變異系數(CV)均值僅5.60%，較應變片(23.22%)降低76%，較便攜式應變儀(16.07%)降低65%;收縮試驗中其CV穩定在8.68%-11.60%，曲線增長趨勢平穩，數據離散性顯著低于傳統方法。

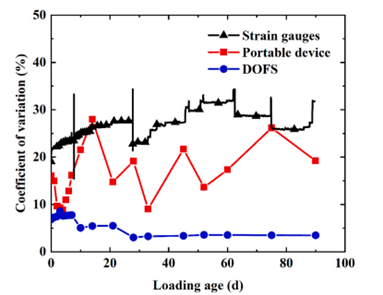

分布式光纖、應變片和便攜式應變儀的CV值隨時間變化情況

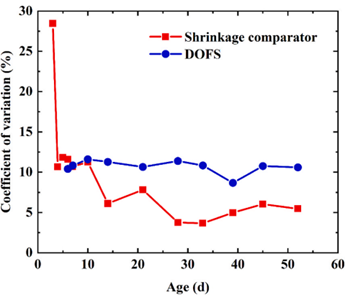

收縮比對儀與分布式光纖在測試過程中CV值隨時間的變化趨勢

  3.抗環境干擾能力

  OFDR在三種濕度環境下均保持穩定測量，75%RH條件下性能最優，受濕度波動影響遠小于應變片，其聚酰亞胺涂層與Sika 30環氧樹脂的組合可在1.6%-90%RH范圍內穩定工作。

  結論

  基于光頻域反射技術的分布式光纖傳感器(采用武漢昊衡科技OSI-S系列設備)，適用于超高強海砂混凝土長期蠕變和收縮應變的間歇測量，具有測量精準、穩定、可靠的特點，同時能夠獲取傳統傳感器無法實現的連續空間應變分布數據，彌補了傳統監測技術的局限。

  在本試驗條件下，采用聚酰亞胺涂層光纖，通過Sika 30環氧樹脂粘貼于超高強海砂混凝土表面時，經3個圓柱試件標定，應變-頻偏系數均值為6.847με/GHz，標定結果重復性好、一致性高。

  蠕變?cè)囼?yàn)中，OFDR分布式光纖傳感器的穩定性和可靠性顯著優于電阻應變片和便攜式應變儀，是超高強海砂混凝土長期壓縮蠕變監測的首選測量方法。

  收縮試驗中，OFDR分布式光纖傳感器測量曲線平穩、一致性好，雖無法捕捉混凝土早期自生收縮應變，但長期監測性能優異;建議采用“早期傳統方法+長期OFDR技術”的組合監測方案，兼顧早期與長期收縮監測需求。

  OFDR分布式光纖傳感器抗環境干擾能力強，在50%相對濕度、75%相對濕度及密封三種環境下均能穩定工作，其中75%相對濕度條件下監測性能最優，其聚酰亞胺涂層與Sika 30環氧樹脂的組合可在1.6%-90%相對濕度范圍內穩定實現應變傳遞。

  原文來自：

  標題：《Intermittent monitoring of long-term concrete creep and shrinkage using OFDR-based distributed optical fiber sensors》

  作者：Yuchao Zhou, Jiayu Wu, Jian-Fei Chen, Chuying Cui, Haoran Wang

  期刊：Measurement 258 (2026) 119348
