光模塊標準進展及發展趨勢：線路側

  本文轉載自微信公眾號“光通信充電寶”，作者馮振華博士，訊石經允許略作刪改。

  本篇為光模塊相關的標準進展及光模塊相關技術的發展趨勢第二篇，即光模塊標準進展及發展趨勢：線路側(第一篇：光模塊標準進展及發展趨勢：客戶側)。

  具體講線路側光模塊的標準之前，先理清一下何為線路側，何為客戶側光模塊，什么是灰光，什么是彩光。

  一、線路側和客戶側如何區分?

  OTN，也就是我們常說的光傳送網，它包括長途干線和城域網。通常把這兩部分稱為光傳輸網，而再往下的就是邊緣接入網了，也就更靠近用戶了。于是也就大體上能明白哪是客戶側了，通俗來講，用于將信號匯聚到主干光纖傳輸網鏈路的設備就是線路側設備了，對應的光模塊就叫線路側光模塊，而反之如果是傳輸網對外接口，用來連接到用戶的設備上的話就屬于客戶側了。其實我也一直沒有弄清楚這兩者的準確定義，大致就是這個意思吧。

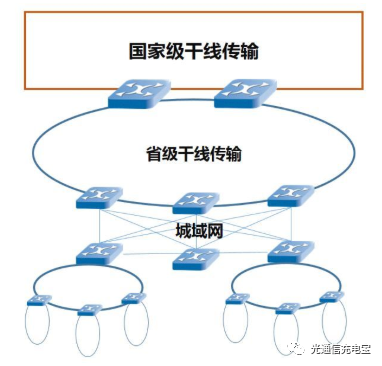

圖1. OTN的拓?fù)浣Y(jié)構示意圖

  更稍微具體一點，如下圖，交換機連接的上層和下層，低速口通常對應的是接到客戶側設備上，而匯聚層的高速接口是連接到線路側設備上。信號在網路中傳輸/路由/交換的道理其實就跟我們網購快遞送貨的物流過程類似，先打包送到一個個物流中轉站，然后裝貨車，然后再送到省市的物流樞紐，然后再飛機、火車這樣的更大容量的封裝然后到了用戶這邊，進行相反的操作，根據目的地進行有選擇性的再次分裝，快遞員用小車送達。這個過程跟下圖其實也沒有太本質的區別，甚至路由算法也可以用于物流規劃中，說白了程序員也是通用的。

圖2. 以路由器為界的線路側和客戶側的

  基于上面圖示，也很容易理解線路側和客戶側光模塊的特點了。線路側是面向長途骨干，要求容量大、性能好，相干、波分、放大、高階調制這些高端的最好全都拿來用上，貴點不要緊，這銀子有廣大納稅人來分擔的；而客戶側可能要直面你的用戶，他們要熱插拔、低功耗、高密度，還要便宜，替用戶想一想，你也覺得賣貴了不行，市場量大丟不起。

  說到這里又很容易走入一個誤區，相干光模塊一定就是線路側的，客戶側一定是直調直檢光模塊。其實也不是的，以前沒有相干的時候，線路側一樣要走直調直檢?，F(xiàn)在相干成熟了，如果價格進一步下降的話，相干或許也可能用到客戶側的。但有一個論斷可能更準確一點，線路側是一定要支持波分WDM的，因?yàn)?A href="http://n2software.net/site/CN/Search.aspx?page=1&keywords=%e7%ba%bf%e8%b7%af%e4%be%a7&column_id=ALL&station=%E5%85%A8%E9%83%A8" target="_blank">線路側要上的是干線，光纖資源比較稀缺。

  二、彩光和灰光模塊是什么?

  說到上面的波分，這里闡明一個概念。彩光和灰光模塊到底啥區別。簡單來說，彩光就是用在WDM側的光模塊，它是有確定的中心波長和范圍的，即colored，而普通的光模塊是沒有明確的中心波長，在一個范圍內波動，這種叫黑白光或灰光，即grey。當然，在WDM PON中還有一種說法叫colorless，無色，那個的意思是說對波長不敏感，通常是由注入鎖定，或反射重調制實現波長透明或可調諧激光器實現波長管理。一般來說，彩光模塊是用在線路側的，而灰光模塊用在客戶側，與之對應的最典型的應用場景如下圖所示。

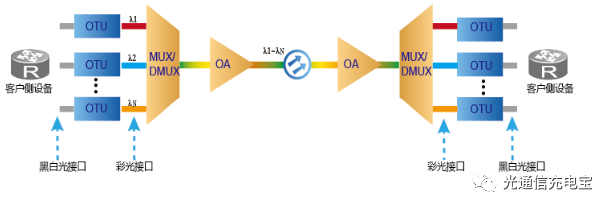

圖3. 灰光模塊及彩光模塊典型應用場景。

  上述的彩光模塊和灰光模塊也是要遵循一定的標準規范的。如彩光的DWDM模塊遵循ITU-T G.694.1，而CWDM遵循 ITU-T G694.2相應的規范?；夜饽K相關的標準則包括ITU-T G.957，ITU-T G.959.1，IEEE 802.3等。

  三、線路側光模塊標準進展

  在線路側光模塊方面，OIF從2008年開始討論5x7寸，用于長途傳輸?shù)臄?shù)字相干光模塊相關的標準，隨后又啟動了4x5寸，用于城域的相干光模塊，如CFP-DCO及CFP2-ACO光模塊相關的討論。

  討論的結果都發布了相應的實現協議(Implementation agreements,IA)，例如OIF-FD-100G-DWDM-01.0-100G Ultra Long Haul DWDM Framework Document和OIF-FEC-100G-01.0 – 100G Forward Error Correction White Paper。

  而對于400G，OIF也早在2013年就啟動研究并發布了下一代光互連白皮書及400G技術選擇，不過當時熱門的方案是雙載波16QAM實現400G，至今也沒有被業界廣泛采納。

  隨著DCI興起之后，業內廣泛討論的就是OIF的400ZR interp標準了，該標準最近也發布了OIF-400ZR-01.0 – Implementation Agreement 400ZR的實施規范?？吹贸鲭S著技術的進步，成本的下降，業界還是更期待單波更高速率的產品，多波組合的超信道似乎只是概念上的擺設，沒有flexgrid，superchannel好像也提高不了多少頻譜效率，實現起來也不如高階調制結合概率整形(Probability Constellation Shaping,PCS)來得靈活。

  當然最近OIF還發起了一些新的研究項目，比如IC-TROSA，HB-CDM。分別研究集成的收發模擬芯片和高帶寬96G波特的相干驅動調制器組件，用于400G以上速率的600G/800G光模塊。相干光模塊對應技術和形態的演進如下圖所示。

  雖然，可插拔光模塊最先是應用在數據中心互連等客戶側，但業界還是希望在線路側也能延續這種緊湊的封裝，如QSFP-DD,OSFP,COBO。在相干光模塊的管理接口方面，OIF最近也發布了OIF-C-CMIS-01.0 – Implementation Agreement for Coherent CMIS協議。

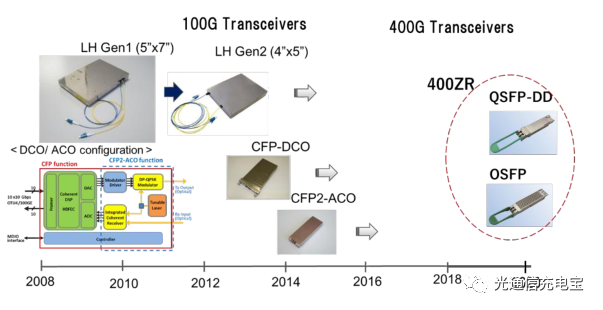

圖4. 數字相干光模塊演進

  Open ROADM致力于建立和發布光網絡架構的開放標準，例如ROADM(可重構光分插復用器)、轉發器和在線放大器。

  傳統上，這些架構是每家供應商構建的專用系統。但是，它們彼此缺乏兼容和互操作，無法在單個平臺上進行控制，而Open ROADM將允許在不同供應商設備中進行端到端的光連接管理。Open ROADM目前有至少15家成員單位，包括主要的電信供應商以及AT&T和Orange SA等tier 1電信運營商。

  組織的目標是對傳統的封閉式光學系統進行分解與開放，并努力推動SDN化的發展，實現光學層的靈活性和軟件控制。根據現有資料可以看出，400G ZR是針對數據中心互連的，而OpenROADM則是用于運營商的。

  更進一步，相干光模塊和硅光集成技術領導者Acacia還主導了一個Open ZR+的產業聯盟。在我看來，Open ZR+聯盟主要是想用一個模塊同時支持DCI和運營商的應用，否則ZR的市場可能太小了，如下圖所示，OpenZR+正是結合了OpenROADM和400ZR兩個業內規范，實現二合一的版本，即支持高性能的可插拔DCI互連，又能實現更好的多廠商互通。

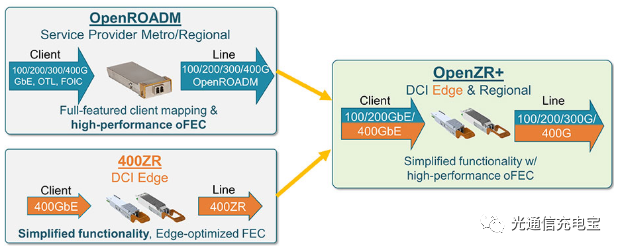

圖5. OpenZR+是OpenROADM和400ZR的二合一版本

  其實要實現這兩個標準的二合一，從線路側相干技術本身來講可能并不是太難。因?yàn)镺penROADM和OIF 400ZR在技術上，最大的區別就在于DSP芯片中的FEC算法，OpenROADM采用Acacia主推的OFEC，而OIF 400ZR則采納Inphi主推的CFEC，兩種FEC的主體可能都是基于TPC編碼。

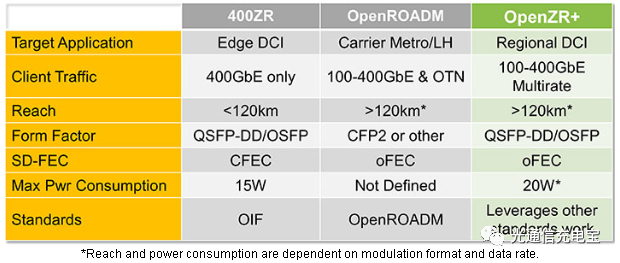

  所以，要支持OpenZR+其實就是DSP上至少要做CFEC和OFEC兩種FEC方案，這對于大多數光模塊廠商只是涉及到芯片選型的問題，并不涉及DSP開發相關的，因?yàn)檫@個門檻比較高，全世界也就5~6家能做(DSP)。在性能上，這三者之間的區別可概括為下表所示。

  在涉及到OTN的物理和邏輯接口，成幀和映射技術方面，ITU-T對100G的標準速率做了規范。

  國內方面，中國通信標準化協會CCSA于2018年送審了“Nx400G光波分復用WDM系統技術要求”的行業標準，對不同400G技術的性能和測試方法進行了規范。當然還有已經發布的100G/400G相干光模塊標準，如“100Gbit/s雙偏振正交相移鍵控(DP-QPSK)光收發模塊”，“400Gbit/s相位調制光收發合一模塊：第1部分：2×200Gbit/s”。最近也啟動了“集成相干光收發組件”的標準化研究項目。

  四、標準化發展趨勢

  總的來看，IEEE標準主要制定客戶側的接口規范；ITU-T主導OTUCn幀，靈活柵格相關的規范；OIF則強調線路側調制解調技術，更偏向于光模塊實現；國內的CCSA更重視性能要求和測試方法。

  技術標準化是把雙刃劍。技術積累深厚的公司可以主導標準，從而牢牢占據產業鏈的頂端，甚至通過專利預埋、構建技術斷裂點，給后來者挖坑，給競爭者設定一定的技術門檻。有些有實力的公司甚至還可以對自己的專利技術進行授權，發展合作伙伴，或相互抱團，在標準化支持上做一些利益交換，這就跟互聯網互粉點贊一樣的道理，這樣可以進一步強化領導者的地位。技術實力相對較弱的公司，通過標準化公開的技術更便于進行技術跟隨和快速產品開發。對于行業用戶如運營商、互聯網公司，他們?cè)跇?biāo)準化體系下，也得益于接口、功能、性能的規范化、統一化，使用和管理、運維都能得到極大的簡化。對于其它產業鏈上的公司，如光器件、光芯片、電芯片等供應商們，在標準的牽引下，避免同一代產品的技術實現上的分化，產業更聚集，比如100G相干的成功，相比于40G，更多可以歸結于技術的統一。

  標準化不太好的一面，就是過于依賴行業領導者的牽引，最終有可能導致產業整體偏離市場實際需求和產業鏈平均實力，如早在四五前年制定的TWDM-PON標準，至今都基本無人問津。另外，雖然技術走向標準化，但并不意味著對照標準去做實現，做產品就沒有門檻。大部分的標準其實并沒有把核心的技術公開出來，比如光模塊中的DSP芯片的核心算法。特別是線路側模塊，相比于客戶側模塊，它的整體技術難度還是要大很多。目前來看，所謂的多廠商互通其實最多也只能做成是少數幾家關鍵DSP芯片廠家之間的互通，剩下的光模塊公司靠買這些芯片來最終實現模塊級、設備級的互通。

  當前，光通信的發展趨勢是光通信+互聯網了，隨著數據中心互連DCI等市場的涉足，客戶對光通信系統的要求變得更簡單、更開放，目標就是把門檻盡量降低，吸引更多的競爭者，提供更多樣化的技術產品和更高的性價比。隨之而來的是，電信運營商會針對光網絡的開源解耦提出更高的要求。但傳統的電信設備商似乎并不愿意讓設備、模塊變得更開放，多半會引入更多的競爭對手，增加隱形成本。隨著互聯網思維的深度滲透，開放解耦，多供應商共存一定會成為這個行業的潮流，前面也提到光網絡架構跟互聯網物流模式有幾分相似。隨著開放思想的深入，光纖通信系統和設備一定會受到較大的沖擊。當前ADVA、Infinera、Fujistu這些開放線路系統架構的先驅們已經在國外取得了不錯的市場反響，國內方面用不了多久一定會跟上。

  最后，再回到線路側光模塊上面，個人認為相比于客戶側模塊，COBO或CPO這樣的板上多芯片或共封裝技術有可能率先在線路側應用中找到市場。因?yàn)?A href="http://n2software.net/site/CN/Search.aspx?page=1&keywords=%e7%ba%bf%e8%b7%af%e4%be%a7&column_id=ALL&station=%E5%85%A8%E9%83%A8" target="_blank">線路側對可插拔的要求本來就沒有那么剛性，另外COBO和CPO模塊的故障維修的維護對客戶側可能太麻煩，不如可插拔替換那么簡單直接。線路側的單板和模塊一起本來就是設備商私有的，把COBO或CPO模塊直接放在板上也比較直接，設備商也擅長這個。只是到那時，如果標準也是別人制定的話，除了讀讀標準看看接口之外，設備商其實也沒啥事情做了。

  所以“關鍵技術，國之重器必須立足于自身”這句話說的關鍵技術到底指的是哪些技術呢?
