NGOF|拓展C波段波分復用系統技術：關鍵器件需優化 國產化需加強

ICCSZ訊(編輯：Jane) 2020年1月8日，協同創新 光耀未來——新一代光傳送網發展論壇2019年度大會（NGOF）在深圳鹽田凱悅酒店成功舉行。會上，中國電信股份有限公司研究院高級工程師張安旭發表了主題演講《拓展C波段波分復用（WDM）系統技術白皮書》，通過此次白皮書的發布，張總介紹了NGOF對于拓展C波段波分復用技術的研究進展與規劃。

為何需要擴展？

張安旭在演講中介紹到，從需求的角度，根據OVUM的計算，2017年-2023年，全球數據流量高速增長，復合增長率為31%。到2023年，全球的總數據流量將達到300萬PB，而光纖光纜鋪設的速度較慢，只有接近10%。流量的增長和光纖光纜的部署速度有較大的差距，這對網絡發展的速度帶來較大影響，導致對單纖的容量需求越來越迫切。

如何提升光纖容量？

單纖容量=頻譜效率×頻譜帶寬。過去通常通過頻譜效率來提升單纖容量。頻譜效率可以通過更高階的調制格式或者更復雜的頻譜整形方案或者更多維的復用手段。但是通過香農曲線可以看到，如果一直使用擴展頻譜效率方式，系統的傳輸距離會相應的下降，擴展頻譜效率將逐漸遇到瓶頸。白皮書觀點認為：擴展波段是現階段提升單纖容量的有效手段，而且在未來存在巨大的挖掘空間。因此，白皮書提出了擴展波段的四種技術方案。

擴展波段的技術方案：

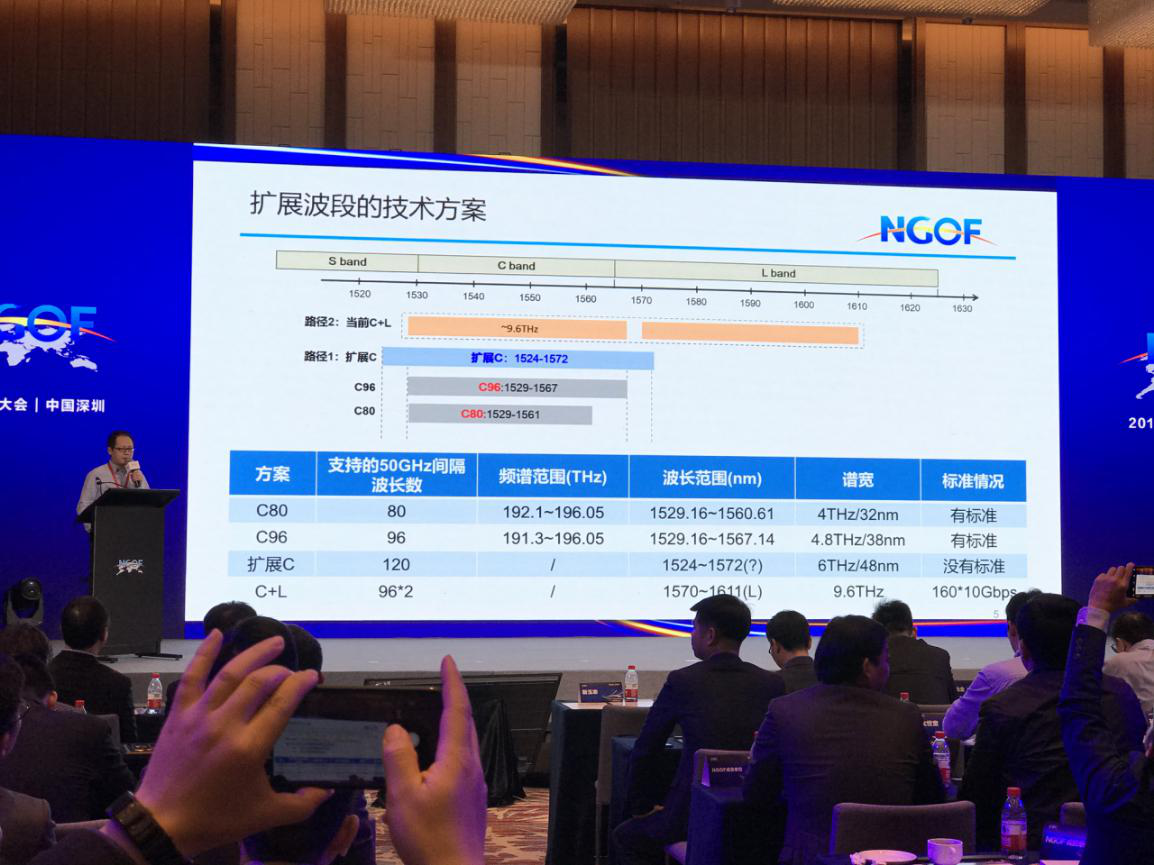

1. C80：支持50GHz的間隔波長數為80，譜寬4THz，此方案目前已經建立標準。

2. C96: 在80波的基礎上向短波長和長波長分別擴展一定的波長；C96的波長傳輸性能和傳統的80的波長是接近的，沒有很大的變化。傳輸容量可以提升20%。目前國內的運營商已經開始部署C96的方案。

3. 擴展C波段：目標是波長數從80波擴展到120波，頻譜范圍將從4THz拓展到6THz，目前還沒有標準。

4. C+L波段：把L波段引入到傳輸中來，總共實現192個波長，其傳輸容量可以整體提升1倍，整個頻譜帶寬達到9.6THz。

王總將擴展C波段方案與C+L波段方案進行對比，結論的出，C+L波段方案的運維復雜度略有提升，成本相對更高，主要成本提升體現在光放大器和WSS等關鍵器件。綜合來說，擴展C波段比C+L波段窄一些，但是在傳輸性能上，比C+L波段更好，運維復雜度和單比特成本更低，所以白皮書認為：在2×200G時代，擴展C波段是更好的選擇。

系統層面 如何擴展？

系統層面，如何擴展？白皮書認為，擴展C波段要在當前的C80/C96系統頻譜范圍的基礎上進行擴展，頻譜范圍選擇應該使整個波長范圍內系統性能最優。例如：考慮光放大器的性能，擴展C波段的頻譜范圍可以選擇為1524-1572nm。實現技術細節不同，波長范圍和通道分配也不完全一樣，同時也建議產業界盡快啟動相關的標準研究。

而擴展C波段DWDM系統與當前的C80/C96系統高度相似，從系統設計、開發和驗證再到現網應用，都可以借鑒當前C80/C96系統的成熟經驗，有效降低開發成本。

擴展波段后，涉及散射等非線性效應帶來的變化，可以通過SRS效應補償，優化光放組合配置，動態功率控制等手段進行改善。擴展后，關鍵器件如相干光模塊、合分波器，光放大器，光濾波器，光監控信道等則需要重新定制或進一步改進優化。

光放大器是波分系統里面非常關鍵的器件，對于拓展后遇到的技術障礙，王總指出，1.可以通過光路結構、光電器件和控制算法等方面的改進和優化，例如采用多段放大方案，優化泵浦激光器的功率配比等方法，改善EDFA的性能。2.對增益光纖進行創新優化，增加新?lián)诫s元素?？烧{(diào)激光器技術方面：可以通過將光柵改進為新型三級離散光柵結構，可以增大可調波長范圍。波段范圍拓展后，調制器也存在插損變大的問題，對于MZ調制器，可以通過優化MZ波導的PN結摻雜來降低調制損耗。同樣，高性能寬譜寬WSS器件需要優化控制和校準算法來改善性能。

擴展C波段DWDM系統總結：

最后，張安旭在演講總結道。對于擴展C波段DWDM系統，從關鍵部件的技術成熟度來分析，可以借鑒當前成熟的C波段產業鏈，有益于擴展C波段系統快速成熟商用。但關鍵器件需要優化，國產化需繼續加強。在此，NGOF也希望產業鏈能保持開放共贏，良性循環，共同促進產業發展。

根據NGOF的工作計劃，2020年將針對擴展C波段DWDM系統啟動標準化工作，推動試點應用。2021年實現商業化部署，并提出了開始主要在骨干長距離場景應用，未來成本下降后，可以向城域應用發展的建議。
