英偉達NVIDIA NVL72 GB200/GB300系統： InfiniBand和以太網連接解決方案（五）

  NVIDIA NVL72 GB200/GB300系統：

  InfiniBand和以太網連接解決方案（五）

  2.7.NVL72 GB300 集群

  到目前為止，我們探討并了解了GB200集群的架構和部署?，F(xiàn)在，讓我們探究下GB300集群的關鍵方面，重點介紹它們與GB200系統的區別及它們的構建。

  主要區別在于GPU連通性和數據速率：

  · GB200集群采用NVIDIA Grace-Blackwell GPU，具備400G NDR連通性，專為單平面拓撲進行了優化。

  · GB300集群采用最新的NVIDIA Grace-Blackwell GPU，具備800G XDR連通性，支持雙平面和四平面拓撲，可實現更高的可擴展性和帶寬。

  本節將從較高層次探究實現GB300集群部署所需的關鍵功能、網絡設計和模塊化可擴展單元（SU）。有關以太網和InfiniBand實現的詳細信息，請分別參閱第2.7.1節和第 2.7.2節。

  2.7.1.NVL72 GB300 以太網

  GB300以太網計算網絡旨在為NVIDIA NVL72系統中的GPU提供高性能連接，采用Spectrum-4以太網交換機實現可擴展性、低延遲無阻塞通信。以下是部署此架構時需要考慮的各個事項：

  · 模塊化可擴展單元（SU）

  - 每個可擴展單元（SU）由兩個GB300 NVL72機架組成，每個機架含72個GPU（見圖33）。

  - 可擴展單元（SU）旨在實現快速部署和無縫擴展，以適應需要更多資源的大型系統部署需求。

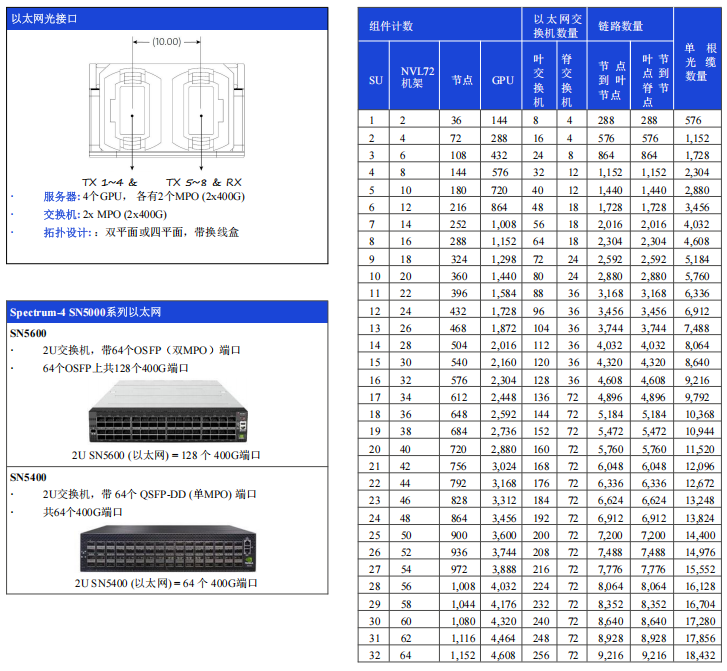

圖33. GB300以太網集群尺寸和組件計數詳情 - 兩層雙平面設計

  · 雙平面或四平面網絡架構設計

  · 雙平面拓撲：

  - 每個GPU連接到兩個獨立的平面，以實現負載均衡和冗余。

  - 基于部署的GPU數量，可以實現兩層（葉-脊）或三層（葉-脊-超級脊）架構。參見圖34和圖35。

  · 四平面拓撲（三層架構的替代方案，可實現更高的可擴展性）：

  - 將網絡架構扁平化為兩層設計（刪除超級脊），展示出三層架構的替代方案。該方案引入了額外的平面來進一步增加帶寬，減少擁塞。

  - 四平面架構將網絡劃分為4個200G平面，將交換機基數加倍（從128個400G端口增加到256個200G端口），可容納更多的可擴展單元和更高的GPU密度，GPU仍與四平面設置無關，因為它可繼續在集群內支持800G通信接口。

  - 需要配備換線盒來管理四平面設計中的布線復雜性，從而能夠采用兩層（葉-脊）架構部署大量GPU（見圖36）。換線盒可以放置在服務器和葉交換機之間，也可以放置在葉交換機和脊交換機之間。

  4,608 GPU集群 — 2x 400G, 連通軌道, 斷開平面

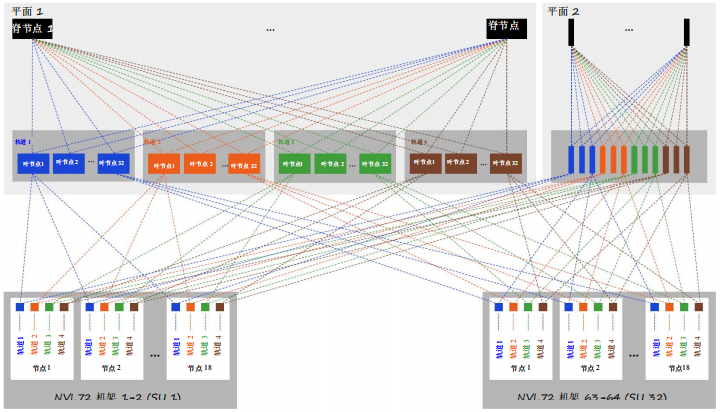

圖34. 4608 GPU計算網絡示例 — 兩層架構GB300以太網雙平面拓撲

  36864 GPU集群 — 2x 400G, 連通軌道, 斷開平面

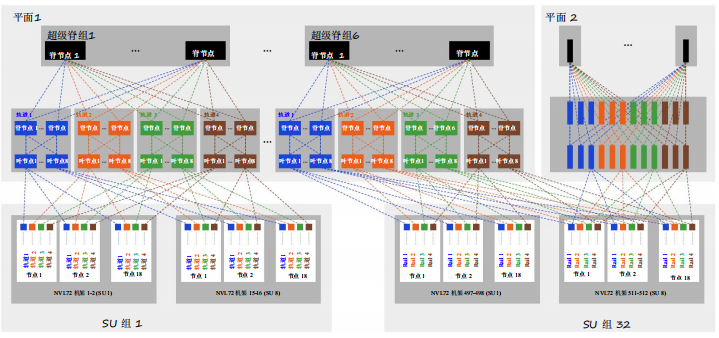

圖35. 36864 GPU計算網絡示例 — 三層架構GB300以太網雙平面拓撲

  18432 GPU 集群 — 4x 400G, 連通軌道, 斷開平面

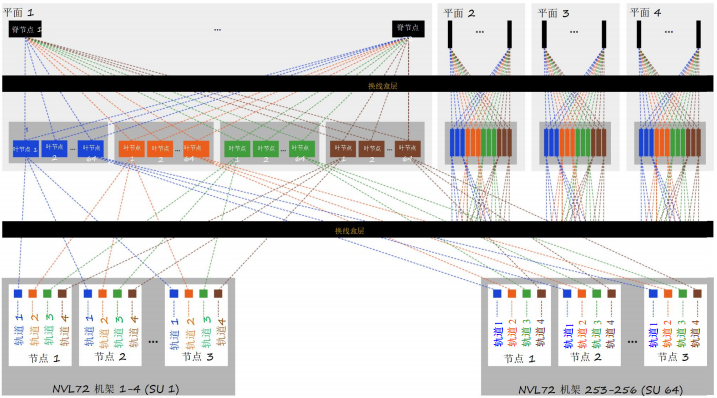

圖36. 18432 GPU計算網絡示例 — 帶換線盒，兩層架構GB300以太網四平面拓撲

  · 軌道優化的連接

  · 4軌道架構作為GB300以太網的固定架構保留不變。

  · 然而，在GB200中，每個節點配備4個GPU，每個GPU在物理上以1個MPO-8/12表示，GB300與之不同，雖然每個服務器 (節點)同樣是配備4個GPU，但每個GPU在物理上是以2個400G OSFP MPO-8/12表示的（見圖33）。

  · 這相當于從單個NVL72機架中輸出144個MPO-8/12計算/后端連接。

  · 網絡組件

  · 葉交換機：

  - Spectrum-X SN5600交換機可支持64個OSFP雙MPO-8/12 APC端口（128x 400G鏈路）。

  - 負責將GPU連接到脊層。

  · 脊交換機：

  - 聚合來自多個葉交換機的流量。

  - SN5600交換機用于雙平面或四平面架構設計中的脊層。

  · 超級脊層 (三層架構的大規模部署適用):

  - 超級脊層特定用于大規模部署中采用的三層計算網絡設計。它充當架構中的第三層，將多個脊-葉組連接在一起，以實現跨數千個GPU或機架的可擴展性。

  · 布線要求：

  · GPU、葉交換機、脊交換機和超級脊交換機（如適用）之間的連接采用400G MPO-8/12 APC光纜。

  · 多模收發器（SR4）適用于短距離傳輸（最長50米）。

  · 單模收發器（DR4）適用于長距離傳輸（長達500米）。

  · 布線方案集包括用于點對點布線的康寧CORE主干光纜、傳統單根MPO跳線以及使用EDGE8®系統的結構化布線方案。這些布線組件可以應用于任何GB300拓撲，力求跨部署的靈活性和兼容性。

2.7.2.NVL72 GB300 InfiniBand

  GB300 InfiniBand計算網絡旨在為NVIDIA NVL72系統中的GPU提供高性能連接，采用Quantum-3  InfiniBand交換機實現可擴展性、低延遲無阻塞通信。以下是部署此架構時需要考慮的各個事項：

  ·  模塊化可擴展單元（SU）

  · 與GB200 InfiniBand一樣，每個可擴展單元（SU）由16個GB300 NVL72機架組成，每個機架含72個GPU（見圖37）。

  · 雙平面拓撲

  · 每個GPU連接到兩個獨立的平面，以實現負載均衡和冗余。

  · 基于部署的GPU數量，可以實現兩層（葉-脊）或三層（葉-脊-超級脊）架構。

  · 軌道優化的連接

  · 4軌道架構作為GB300 InfinBand的固定架構保留不變。

  · 每個節點(服務器)配備4個GPU，每個GPU在物理上以1個800G XDR OSFP MPO-8/12表示。

  · 這相當于從單個NVL72機架中輸出72個MPO-8/12計算/后端連接。

  · 網絡組件

  · 葉交換機：

  - Quantum-X Q3200-RA交換機是一款2U交換機，在單個機箱內有兩個獨立的配備18個OSFP(雙MPO)端口的交換機，這兩個交換機之間沒有通信。

  - 每個2U機箱通過2′18個OSFP端口共支持2x 36個MPO端口（800G XDR）。

  - 負責將GPU連接到脊層。

  · 脊交換機：

  - 聚合來自多個葉交換機的流量。

  - Quantum-X Q3400-RA交換機是一款4U交換機，在單個機箱內配備了72個OSFP（雙MPO）端口。

  - 通過72個OSFP端口共支持144個MPO端口（800G XDR）。

  · 核心交換機：

  - Q3400-RA交換機在大規模部署中用作核心交換機，確?？蓴U展性和高帶寬連接。

  · 布線要求

  · GPU、葉交換機、脊交換機和核心交換機之間的連接采用800G MPO-8/12 APC光纜。

  · 單模收發器（DR4）適用于長距離傳輸（長達500米）。

  · 布線方案集包括用于點對點布線的康寧CORE主干光纜、傳統單根MPO跳線以及使用EDGE8®系統的結構化布線方案。這些布線組件可以應用于任何GB300拓撲，力求跨部署的靈活性和兼容性。

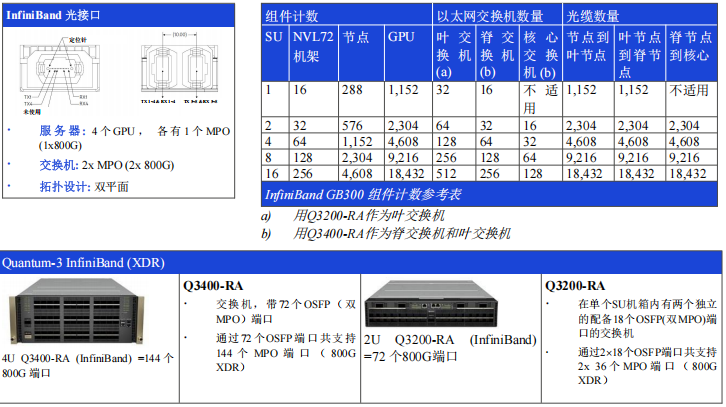

圖 37. GB300 InfiniBand集群尺寸和組件計數 - 雙平面設計

2.8.結論

  總之，了解每個級別(A、B和C)的詳細布線要求對于NVL72 GB200 或 GB300 GPU集群的有效部署至關重要。此外，在可能的情況下實施CORE主干光纜布線或結構化布線可以簡化線纜管理、提高效率，特別是在大規模部署中。

  在設計階段與康寧工程團隊合作，確保布線策略與特定的數據中心需求及客戶要求保持一致。

附件1 – 高密度配線架

  EDGE8®高密度配線架安裝在19英寸機架或機柜中，與EDGE8模塊、面板、線束、中繼器和跳線結合使用時，可提供業界領先的超高密度連接。

  由于每個客戶和項目都有特定的需求，請在BOM中添加最適合您需求的配線架：

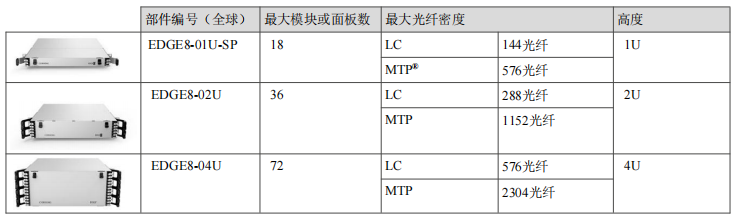

表11-高密度配線架

附件2 – 極性圖紙

  極性圖，通常被稱為光纖極性圖，在使用光纖布線設計和實施數據中心鏈路時是必不可少的。它們在確保不同網絡組件之間的適當連接、信號完整性和兼容性方面發揮著至關重要的作用。

  本節將介紹適用于前面描述的每種場景的特定極性圖。

場景 1 – 1600G、800G 和 400G –服務器到交換機應用

  采用點對點布線連接MPO-8/12 APC到MPO-8/12 APC

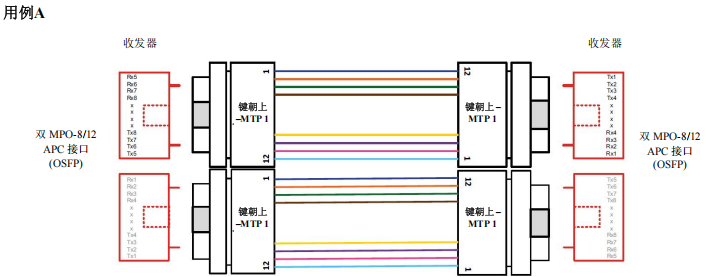

圖 38. 場景1 – 1600G、800G 和 400G – 交換機到本地服務器– 用例 A

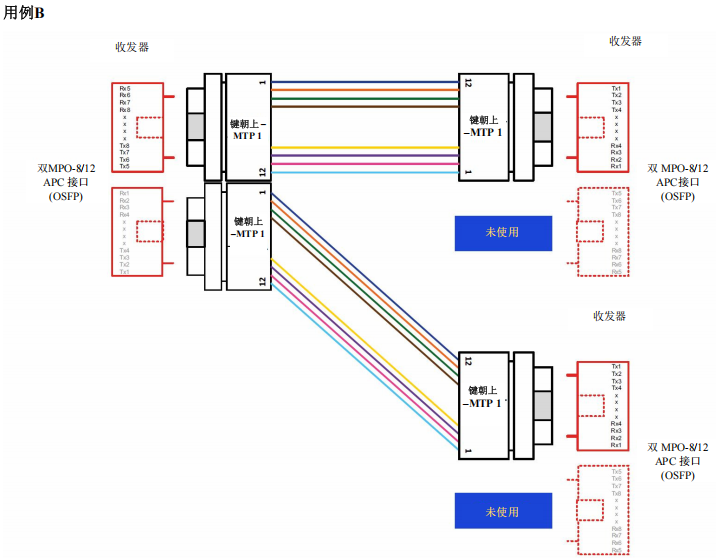

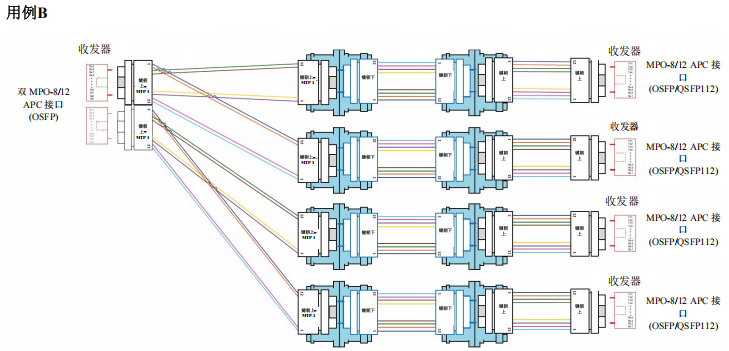

圖39. 場景1 – 1600G、800G 和 400G – 交換機到本地服務器 – 用例 B

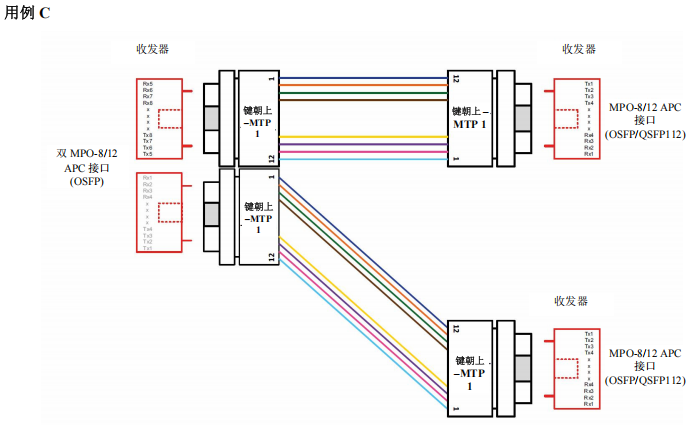

圖40. 場景1 – 1600G、800G 和 400G – 交換機到本地服務器– 用例 C

場景2 – 1600G、800G和400G –交換機到交換機應用

  使用結構化布線，通過主干光纜在數據中心內連接MPO-8/12 APC到MPO-8/12 APC

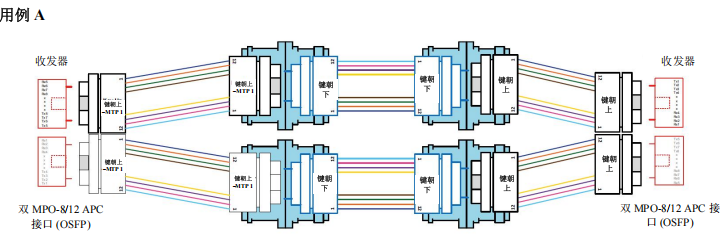

圖41. 場景2 – 1600G、800G 和 400G – 交換機到交換機通過主干光纜跨數據中心連接 – 用例 A

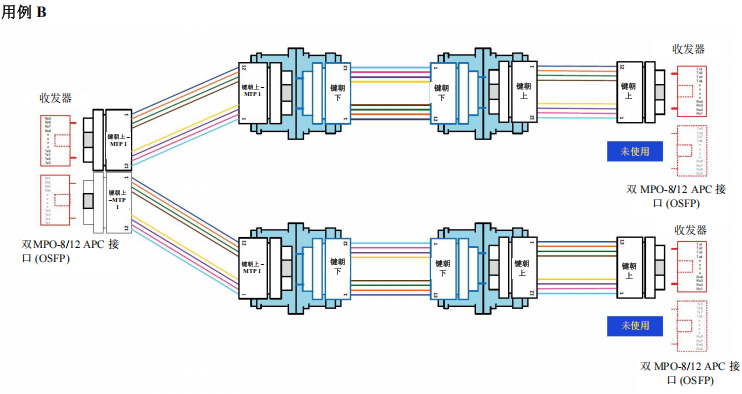

圖 42. 場景2 – 1600G、800G 和 400G – 交換機到交換機通過主干光纜跨數據中心連接 – 用例 B

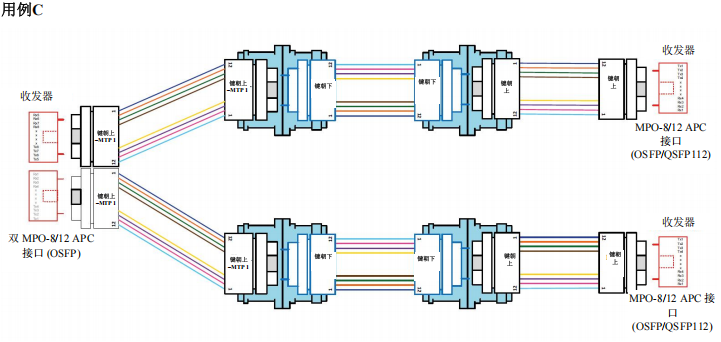

圖 43. 場景2 – 1600G、800G 和 400G – 交換機到交換機通過主干光纜跨數據中心連接 – 用例 C

場景3 – 1600G、800G、400G和200G -服務器到交換機應用交換機到交換機應用

  使用點對點布線連接MPO-8/12 APC到MPO-8/12 APC

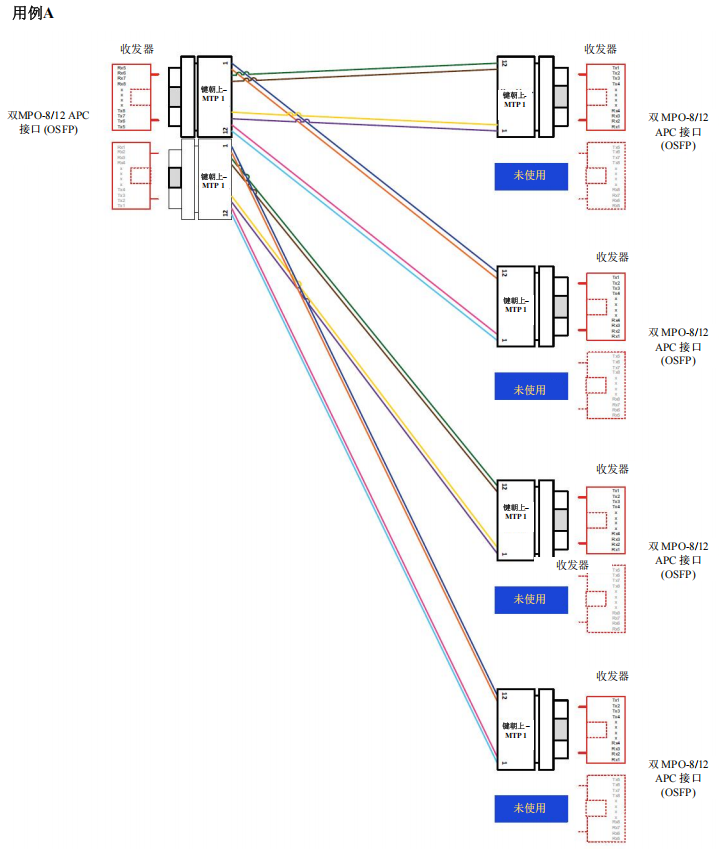

圖 44. 場景3 – 1600G、800G、400G 和 200G – 交換機到本地服務器 – 用例A

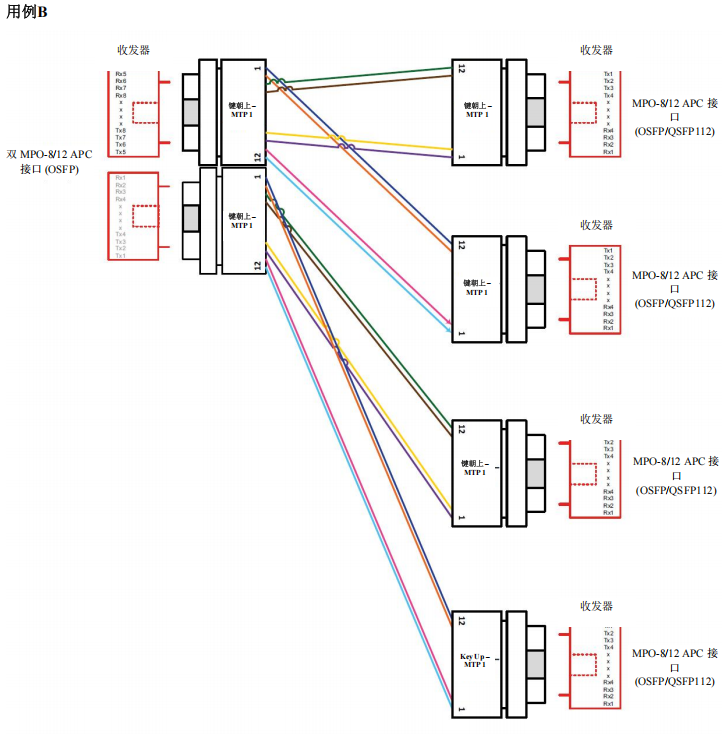

圖 45. 場景3 – 1600G、800G、400G 和 200G – 交換機到本地服務器 – 用例B

場景4 – 1600G、800G、400G和200G –交換機到交換機應用

  使用結構化布線，通過主干光纜在數據中心內連接MPO-8/12 APC到MPO-8/12 APC

圖46. 場景 4 – 1600G、 800G、 400G 和 200G – 交換機到交換機通過主干光纜跨數據中心連接 - 用例A

圖 47. 場景 4 – 1600G、 800G、400G 和 200G – 交換機到交換機通過主干光纜跨數據中心連接 - 用例B

場景5 – 800G 和 400G -交換機到交換機應用

  使用點對點布線連接LC雙工到LC雙工

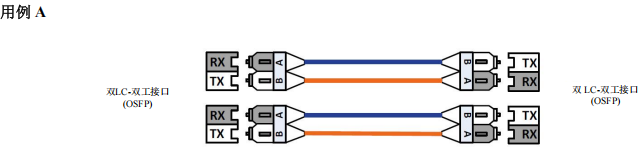

圖48. 場景 5 – 800G 和 400G – 交換機到本地交換機 – 用例A

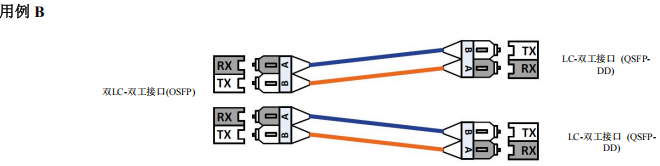

圖49. 場景 5 – 800G 和 400G – 交換機到本地交換機– 用例B

場景 6 – 800G 和 400G -交換機到交換機應用

  使用結構化布線，通過主干光纜在數據中心內連接LC雙工UPC到LC雙工UPC

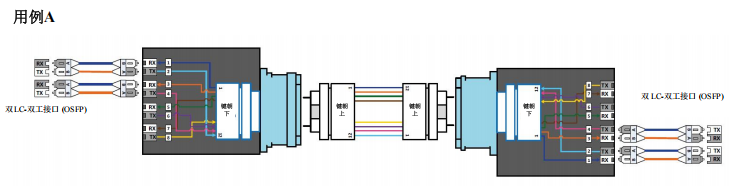

圖 50. 場景 6 – 800G 和 400G – 交換機到交換機通過主干光纜跨數據中心連接 – 用例A

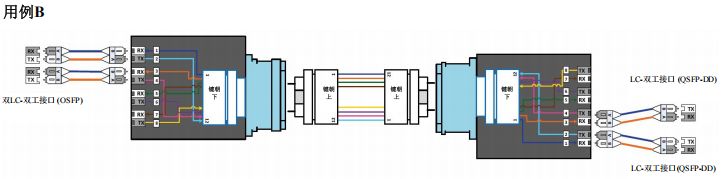

圖 51. 場景 6 – 800G 和 400G – 交換機到交換機通過主干光纜跨數據中心連接 – 用例B

附件3 – 參考和聯系信息

  本節包含NVIDIA概述白皮書的部分參考列表。有關NVIDIA產品的更多詳細信息，請訪問www.docs.nvidia.com

  收發器:

  · 200G光通道（XDR）

  - MMS4A00 1600 Gbps 雙端口 OSFP 2x800Gb/s 單模 2 x DR4，500m

  www.docs.nvidia.com/networking/display/9iahx00xmosfptcvr1600

  - MS4A20-XM800 800Gbps 單端口 OSFP 1x800Gb/s 單模 DR4, 500m

  www.docs.nvidia.com/networking/display/9iat0mosfp800sprhs

  · 100G光通道（NDR）

  - MMS4X00-NM 800Gbps 雙端口 OSFP 2x400Gb/s 單模 2 x DR4, 500 m

  www.docs.nvidia.com/networking/display/mms4x00nm800g500m/application+overview

  - MMS4X00-NS 800Gbps 雙端口 OSFP 2x400Gb/s 單模 2xDR4, 100 m

  www.docs.nvidia.com/networking/display/800gmms4x00ns/overview

  - MMA4Z00-NS 800Gb/s 雙端口 OSFP, 2x400Gb/s 多模 2xSR4, 50 m

  www.docs.nvidia.com/networking/display/800gmma4z00ns/overview

  - MMS4X50-NM 800Gb/s 雙端口 OSFP, 2x400Gb/s 單模 2xFR4, 2 km

  www.docs.nvidia.com/networking/display/mms4x50nm800g2kmpub

  - MMS1X00-NS400 400Gb/s 單端口 QSFP112, 1x400Gb/s 單模 DR4, 100 m

  www.docs.nvidia.com/networking/display/mms1x00ns400/overview

  - MMA1Z00-NS400 400Gb/s 單端口 QSFP112, 1x400Gb/s 多模 SR4, 50 m

  www.docs.nvidia.com/networking/display/mms1z00ns400sr4

  英偉達光纜：

  · MFP7E30-Nxxx, 單模直交叉光纖線纜

  www.docs.nvidia.com/networking/display/mfp7e30nxxxpub/specifications

  · MFP7E40-Nxxx, 單模分路交叉光纖線纜

  www.docs.nvidia.com/networking/display/mfp7e40nxxxpub/specifications

  · MFP7E10-Nxxx, 多模直交叉光纖線纜

  www.docs.nvidia.com/networking/display/mfp7e10nxxx/specifications

  · MFP7E20-Nxxx, 多模分路交叉光纖線纜

  www.docs.nvidia.com/networking/display/mfp7e20nxxx/specifications

  NVIDIA 英偉達架構和參考頁面：

  · NVL72 GB200

  www.nvidia.com/en-us/data-center/gb200-nvl72/

  · NVL72 GB300

  www.nvidia.com/en-us/data-center/gb300-nvl72/

  · DGX H100

  www.docs.nvidia.com/dgx-superpod/reference-architecture-scalable-infrastructure-h100/latest/dgx-superpod-architecture

  · DGX B200

  www.docs.nvidia.com/dgx-superpod/reference-architecture-scalable-infrastructure-b200/latest/dgx-superpod-architecture

  · DGX B300

  www.docs.nvidia.com/dgx-superpod/reference-architecture/scalable-infrastructure-b300/latest/abstract

  · DGX GB200

  www.docs.nvidia.com/dgx-superpod/reference-architecture-scalable-infrastructure-gb200/latest/dgx-superpod-components
