鎖頻控制器 LLP-100：為可調諧激光器注入“頻率定力”

  ICC訊   在精密光譜、量子光學、相干通信等前沿領域，激光的頻率穩定性是決定系統性能的核心要素。外部環境的溫度波動、電流噪聲及機械振動等干擾，均會導致激光輸出頻率偏移，這不僅會降低測量精度，更會制約高階應用的落地實現。

  針對上述技術挑戰，Santec 推出了全新激光鎖頻控制器 LLP-100（Laser Lock Pro）。該設備為 TSL 系列可調諧激光器優化設計，兼容 PDH 鎖定、氣體吸收邊帶鎖定、光頻梳參考鎖定等主流穩頻技術路徑。經實測驗證，其可將激光頻率抖動指標從大于 1 MHz RMS 優化至 40 kHz RMS，實現頻率穩定性 25 倍提升，為前沿領域的精密實驗與應用開發提供可靠支撐。

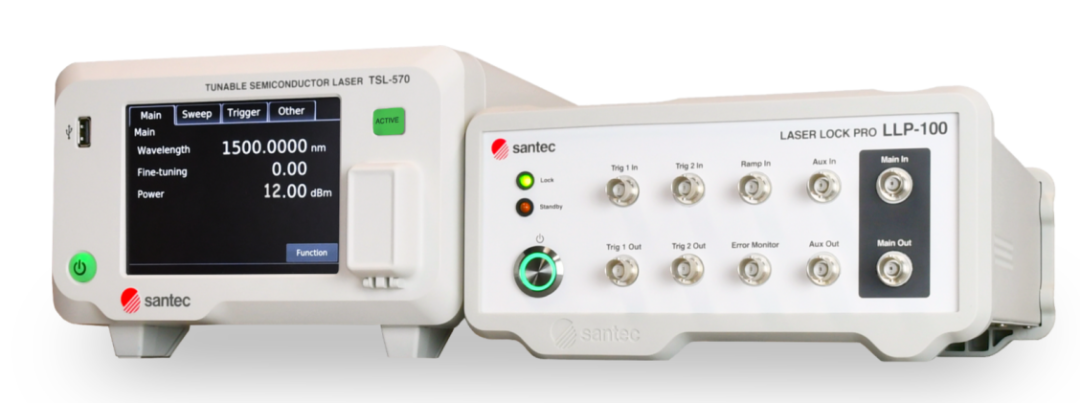

TSL-570/LLP-100

  激光為何“不穩”？痛點在哪里？

  激光振蕩頻率對環境極其敏感。即使微小擾動，也可能引發顯著頻漂，使精密測量失效。傳統穩頻方法依賴飽和吸收池或高精細度腔體，光路復雜、調校困難，且難以覆蓋寬波長范圍。而LLP-100通過外部參考信號+高速伺服反饋，提供一種靈活、高效、即插即用的穩頻新范式。

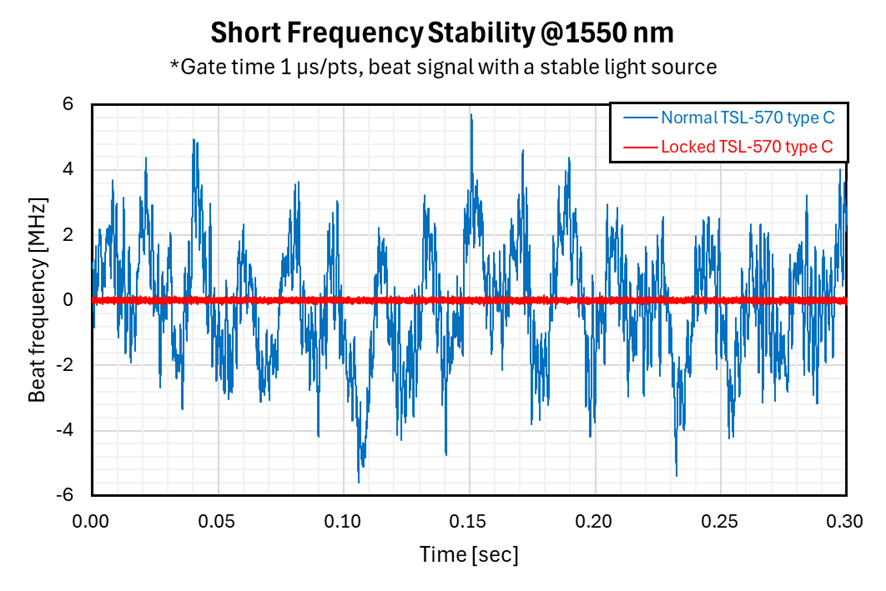

激光頻率不穩定示意圖

  LLP-100是什么？如何工作？

  LLP-100 是一款高性能伺服控制器，作為TSL激光器的“頻率大腦”，通過閉環控制將激光頻率鎖定至外部穩定參考源。

  其典型工作流程如下：

  1. 激光輸出與參考源（如光頻梳、氣體吸收池、法布里-珀羅腔）干涉

  2. 光電探測器生成誤差信號（Error Signal）

  3. 誤差信號經低通濾波后輸入LLP-100“主輸入”

  4. LLP-100內部PID控制器處理信號，并通過“主輸出”反饋至TSL的模擬調制端口

  5. 實現頻率實時校正與長期鎖定

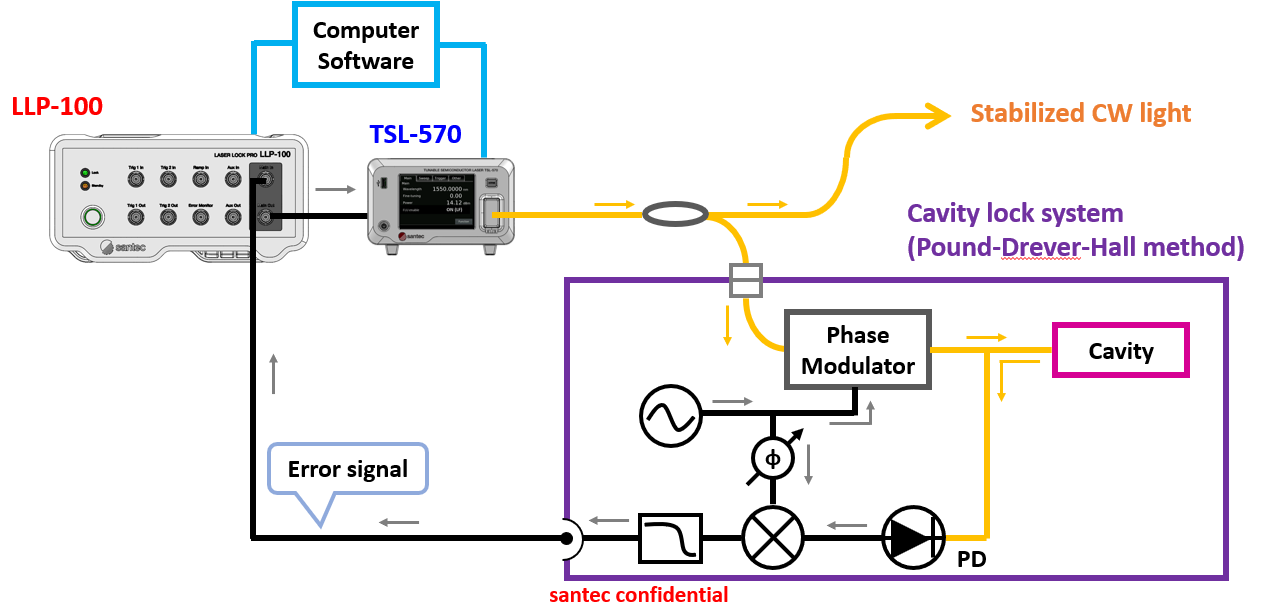

LLP-100系統連接示意圖

  三大鎖頻模式，適配多樣應用場景

  LLP-100 支持三種主流穩頻方案，滿足不同實驗需求：

  1?? PDH 鎖定（Pound-Drever-Hall）

  適用場景：高精細度光學腔穩頻

  優勢：可鎖定任意波長，抗噪性強

  典型結果：頻率抖動從 >1 MHz 降至 40 kHz RMS

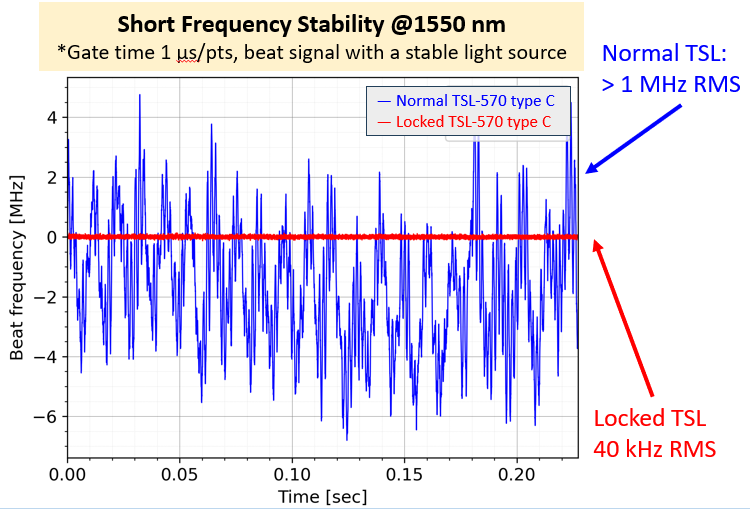

PDH鎖定實驗結果

  2?? 氣體吸收邊帶鎖定（OEU模式）

  適用場景：教學演示、原子/分子光譜參考

  示例：鎖定乙炔（12C?H?）P(9)吸收線

  優勢：搭建簡單，無需復雜調制

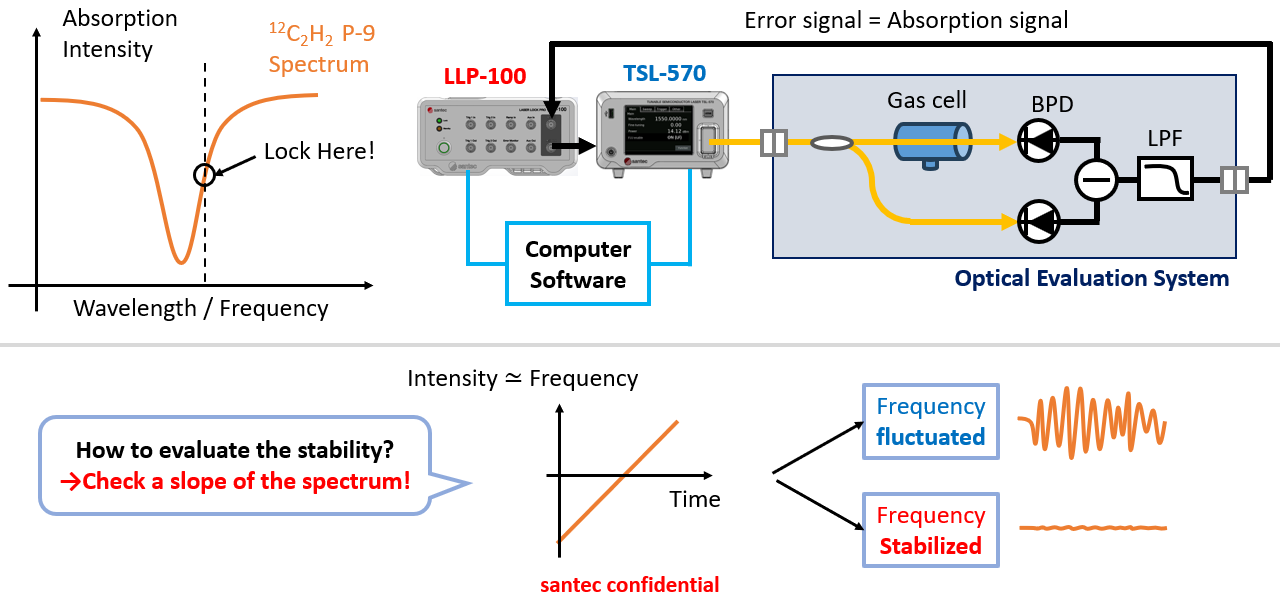

乙炔吸收光譜鎖定示意圖

  3?? 光頻梳參考鎖定

  適用場景：絕對頻率計量、光通信波長校準

  優勢：提供絕對頻率基準，覆蓋全C波段

  實測性能：短時（10 μs）至長時（100 ms）均保持穩定

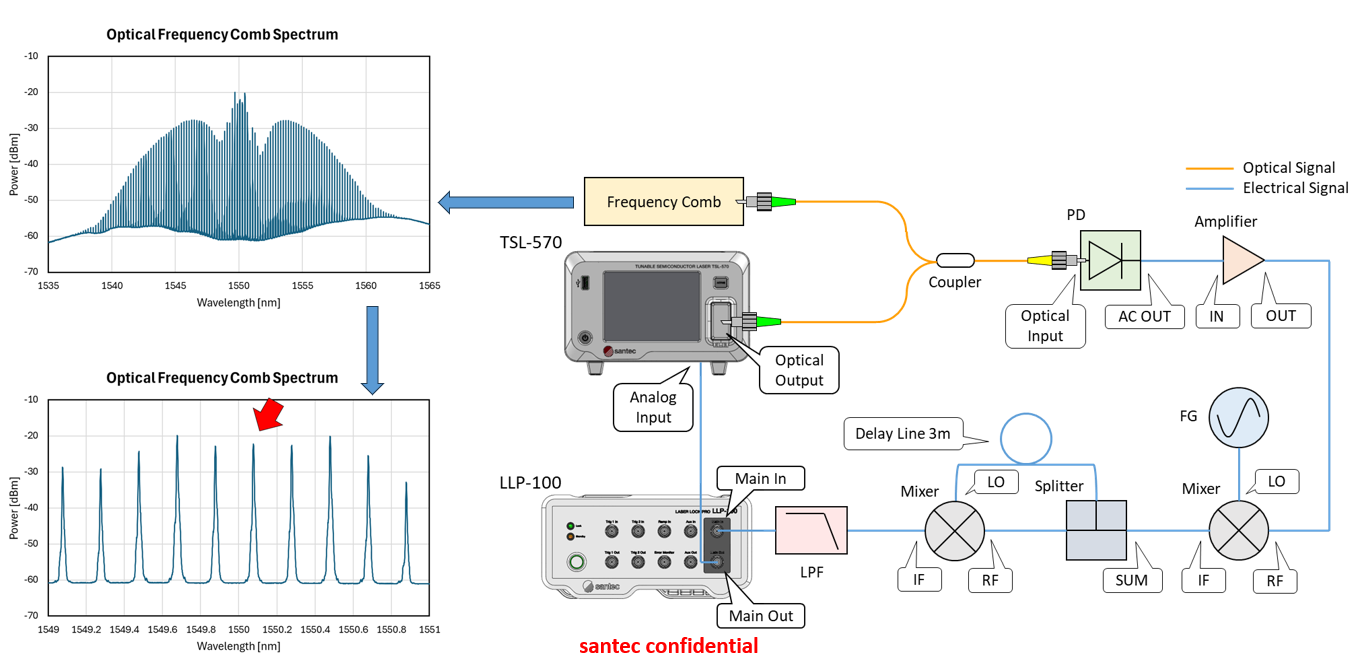

光頻梳鎖定裝置鏈

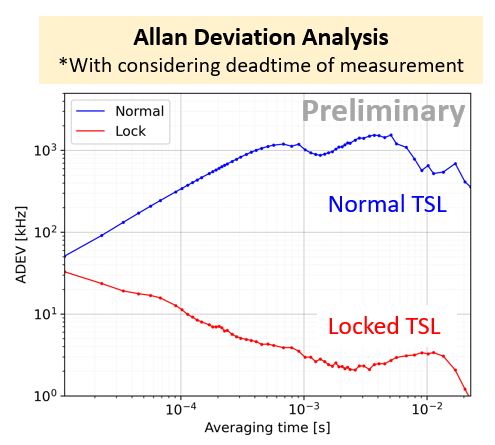

光頻梳鎖定效果對比

  Santec LLP-100 以創新閉環控制打破傳統穩頻局限，憑借三種靈活鎖定模式、25 倍穩定性提升及 100ms 快速鎖定等優勢，將 TSL 系列激光器頻率抖動壓縮至 40kHz RMS，完美兼顧寬調諧與高穩定特性，為科研、工業、教育等多領域提供高效易用的激光穩頻解決方案，助力可調諧激光實現更精準可靠的應用落地。
