Yole：2031年光子封裝市場將達144億美元

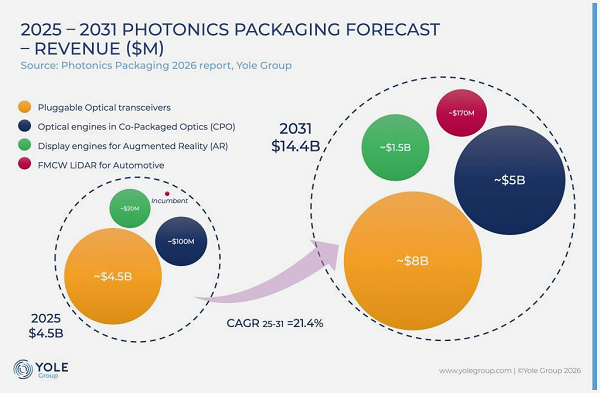

  ICC訊 光子學持續推動計算、傳感和顯示領域的發展預期，但一個主要障礙依然存在：封裝。將光子器件集成到可靠、可擴展的模塊和系統中，仍然是行業最復雜的挑戰之一。然而，這種復雜性也正在創造價值，預計到2031年，光子封裝（Photonics Packaging）市場將達到144億美元。來自AI基礎設施的需求，特別是在更高效、更高帶寬、更低功耗互連方面的需求，正在加速共封裝光學（CPO）的采用，同時增強現實和量子技術也正成為重要的增長驅動力。

  本文基于Yole Group最新發布的《2026年光子封裝》（Photonics Packaging 2026）報告，探討了塑造光子生態系統的封裝技術、集成策略和行業挑戰，同時揭示了跨應用和市場的新機遇。

  該報告由Yole Group首席光子學分析師Eric Mounier博士以及光子學與顯示技術與市場分析師Rapha?l Mermet-Lyaudoz博士撰寫，是Yole Group一系列光子學市場與技術報告的一部分，這些報告還包括《2026年用于數據通信和電信的光收發器》、《2026年硅光子學》、《2026年數據中心共封裝光學》等。

  封裝技術演進：應對AI、AR與量子計算未來需求

  光子封裝的核心是模塊級組裝工作。它涉及將多種組件組合在一起以創建一個完整的光學引擎，包括激光器芯片、光纖陣列單元、硅光子芯片、棱鏡和光電二極管陣列。這是當今光收發器中常見的架構類型，而光收發器目前仍占據市場最大份額。然而，這個市場正在發展。光收發器正從混合集成（光源芯片通過倒裝芯片方式安裝在硅光子器件上）轉向異質集成（芯片在鍵合后直接在硅光子芯片上進行加工）。然而，一個更深刻的變革來自共封裝光學（CPO），其中光子集成電路（PIC）與電子集成電路（EIC）堆疊在一起。

  這種轉變直接發揮了先進半導體代工廠的優勢。臺積電（TSMC）和日月光（ASE）這樣的公司處于有利位置，不僅可以扮演制造領導者的角色，還可能成為標準的制定者。如果行業要從創新走向大規模部署，標準化將至關重要。然而，幾個架構問題仍未解決：行業應該傾向于PIC-on-EIC還是EIC-on-PIC（如臺積電當前的方法）？混合鍵合會勝過扇出型微凸點嗎？在光學方面，哪種耦合策略將占主導地位：V形槽、邊緣耦合器還是光柵耦合器？例如，臺積電的COUPE平臺正在推廣中，同時考慮邊緣和表面/光柵方案。

  目前，沒有哪個方案明顯優于其他方案。結果可能較少取決于任何單一技術的固有優勢，而更多取決于更廣泛的系統級要求。未來的系統會依賴寬光譜波段數據交換嗎？對準精度會成為主要瓶頸嗎？這些仍是行業面臨的問題，而答案最終可能由博通和英偉達這樣的生態系統領導者決定。

  光纖到芯片的耦合是另一個主要問題，而業界至少在一點上似乎達成了共識：連接必須是可拆卸的，以確?？删S護性。Teramount、Senko、英特爾和ICON Photonics等公司都在開發自己的方法，但標準尚未出現。任何成功的解決方案不僅需要符合硅光子學的設計規則，還需要滿足插槽級集成的機械要求。

  應用拓展：AR與量子技術成為新支柱

  除了在速度和能效方面已經具有明顯優勢的數據通信和電信領域，光子封裝在增強現實和量子技術等其他應用中也變得越來越重要。在這兩個領域，關鍵驅動因素之一是對更小外形尺寸的需求。

  在AR領域，短期路線圖由LCoS和microLED之間的競爭定義，兩者都伴隨著大量的封裝需求。LCoS依賴于投影儀封裝，而microLED則增加了將CMOS背板與外延片混合集成的挑戰。展望未來，基于激光的顯示架構預計將帶來自身新的封裝瓶頸，例如RGB激光陣列到波導的耦合。

  在量子領域，通往大規模量子比特架構的道路仍然充滿變數。但無論未來是離子阱、中性原子還是光子量子比特，先進的光子封裝預計都將是必不可少的。對于基于離子和原子的平臺，封裝需要支持控制越來越多粒子所需的激光器的密集集成。對于光子量子處理器，對準要求更為嚴格，光纖損耗需要保持在0.1 dB以下，遠高于歷史上約1 dB的損耗水平。

  市場展望：價值占比演變與增長驅動力

  截至2025年，光子封裝主要由用于數據通信和電信的光收發器驅動。展望未來，來自AI基礎設施的需求，特別是對更高效、更高帶寬、更低功耗互連的需求，將加速共封裝光學在橫向擴展（Scale-out）和縱向擴展（Scale-up）架構中的應用。重要的是，這種轉變不應被視為可插拔光學的替代品。預計2025年至2031年間，可插拔光收發器市場仍將增長。共封裝光學不應取代它們，而應被視為光子封裝生態系統的另一個機遇層。

  封裝所捕獲的價值份額當然會因應用而異，這取決于技術成熟度、制造量以及組裝復雜性的相對重要性。隨著光路越來越接近邏輯芯片，首先是在EIC層面采用類似COUPE的方法，然后轉向類似Marvell和Celestial AI所追求架構中的HBM/XPU集成，封裝將變得更加苛刻和更有價值。

  如今，Yole Group估計，光子封裝在數據通信用可插拔光收發器中約占價值的25%，在電信中約占20%。在仍處于早期階段的共封裝光學中，在2026年至2027年的市場轉折點，光子封裝可能約占價值的50%，之后隨著硅光子芯片在價值鏈中占據更大份額，到2031年將下降至約35%。

  在2031年的展望中，AR可被稱為市場的“第三大應用支柱”，并且它可能被證明是特別具有活力的。Yole Group預計2026-2027年將成為AR的轉折點，隨著單面板RGB解決方案準備就緒投入量產，2028年將成為microLED的關鍵一年。這些器件有望顯著縮小外形尺寸并支持更廣泛的采用。

  原文：https://www.yolegroup.com/strategy-insights/photonics-packaging-heads-toward-a-14-4-billion-market-by-2031/
