為火熱智算中心注入“冷靜”基因：新華三800G交換機液冷核心突破

  當AI算力進入萬卡規模，數據中心最令人頭疼的問題已經從“算得不夠快”，變成了“熱得散不掉”。作為連接一切算力的核心網絡，交換機的散熱能力，直接決定了整個AI集群的穩定性與上線時間。傳統風冷已觸達極限，液冷已是必然選擇。當前，以英偉達Rubin平臺為代表的頂尖AI算力，正將“高溫”液冷確立為下一代綠色數據中心的散熱標準。這預示著，構建端到端的高溫液冷系統已成為產業共識。但真正的挑戰在于：如何讓液冷做到和供電一樣可靠，成為運維團隊心中無需擔憂的默認配置，而非需要額外維護的“血液循環系統”？

  答案很明確：用可量化、可驗證的工程實踐，重新定義可靠。新華三基于其已集成液冷設計、并經過大規模部署驗證的新華三S9827系列800G交換機平臺，通過持續創新，已將液冷打磨為一項成熟可靠的關鍵底座技術。這并非簡單地為交換機加上冷板，而是一場從部件到整機的系統性重構——它采用風液混合散熱架構，實現了對MAC、光模塊等核心熱源的精準液冷覆蓋，并以風冷作為系統級散熱補充。這一設計以實測數據為驗證，旨在為萬卡智算集群注入可衡量、可信任的“冷靜”基因。

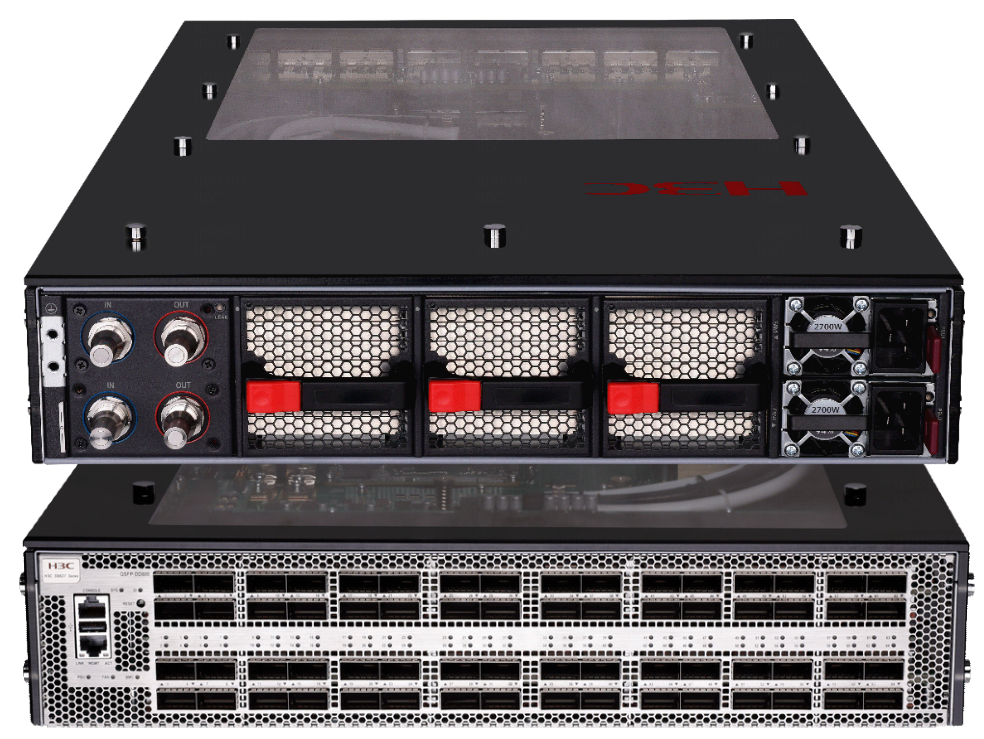

圖1 H3C S9827系列數據中心交換機

  自適應貼合：攻克高功率光模塊均溫難題

  對于運維工程師而言，部署高功率高密度液冷交換機的首要挑戰，是確保核心器件不超溫。隨著QSFP-DD等高速光模塊封裝日益緊湊，其熱流密度急劇攀升。當64個這樣的高熱源緊密部署時，第一道門檻是必須通過高效熱量導出，將每一個端口的溫度都“壓”到安全閾值以下。在此基礎之上，如何在長期運行、多次插拔及復雜裝配公差下，保障所有端口散熱效能的高度一致與穩定，則是決定系統能否大規?？煽可逃玫母顚犹魬?zhàn)。

  針對這一挑戰，H3C S9827系列交換機帶來了全新“自適應貼合”液冷架構。其核心是獨有的專利硬管雙重浮動技術。該技術通過冷板與管路的協同微浮動，能主動吸收并補償光模塊的所有微觀偏差。實測驗證，在滿負載業務流量下，所有光模塊殼體溫度均穩定在安全閾值以內，且64個端口的溫度保持高度一致，差異可控制在5℃以內。這一優異表現的根源在于，該專利設計確保了所有端口冷板的接觸熱阻高度一致，從而實現了每一個端口的零間隙緊密貼合與高效散熱，從根源上杜絕了因接觸不良導致的散熱不均。

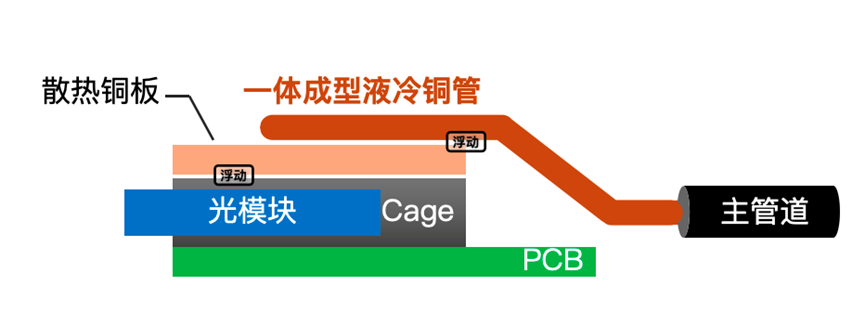

圖2“自適應貼合”液冷架構

  此項創新，直接攻克了因公差和插拔導致的接觸熱阻高與散熱不均痼疾。客戶無需再為結構尺寸和裝配公差或插拔導致的接觸不良而擔憂，更能讓每個端口都獲得散熱效能一致、溫度可控的確定性保障，將散熱風險徹底轉化為可信賴的基礎能力。

  液電物理隔離：筑牢液冷本質安全根基

  解決了散熱的問題，更大的心結在于安全性。對數據中心管理者而言，引入液冷的首要顧慮永遠是“漏液”。傳統的安全思路是在關鍵位置安裝漏液傳感器進行事后報警，這本質上屬于被動補救。H3C S9827系列交換機致力于構建“本質安全”。其核心是貫徹徹底的液電物理隔離原則。這通過三重純粹的物理防線來實現：首先，在源頭采用一體化成型全金屬硬管，徹底取消了所有易老化的密封圈和薄弱焊接點，從根源上消滅泄漏隱患。其次，在整機架構上，通過嚴格的液電物理分區布局，確保散熱液體流經的路徑與關鍵電路區域?qū)崿F(xiàn)物理隔離，形成明確的安全邊界。最后，即便在極端情況下，精密設計的導流集液盤系統也能確保液體被100%截留并安全導出，在結構上徹底封堵了液電接觸的任何可能。

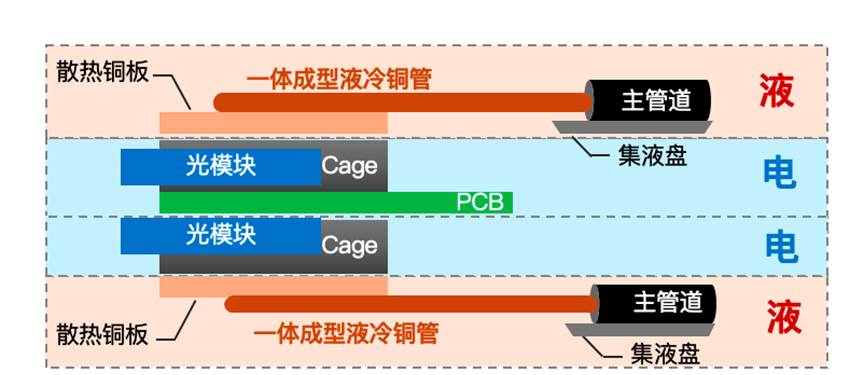

圖3  液電物理隔離

  這套以液電隔離為基石的體系，經過了嚴格的冗余度與可靠性驗證，將液冷從一項需要7x24小時緊盯、隨時準備應急的“風險項”，轉變成了天生可靠、無需維護的安全資產。

  高密度集成：兌現數據中心TCO與能效雙重回報

  傳統散熱是高密度部署的瓶頸，迫使設計在體積與性能間妥協。H3C S9827系列交換機的液冷技術，則扭轉了這一邏輯，將其從限制因素轉化為實現極限集成的核心使能技術。

  前兩大創新設計，最終實現了系統級的高密度與高能效。其直接成果是：H3C S9827系列在緊湊的機箱空間內，穩定部署了64個800G端口，實現了對傳統密度極限的突破。這一由液冷賦能的高密度形態，成為釋放價值的核心杠桿。

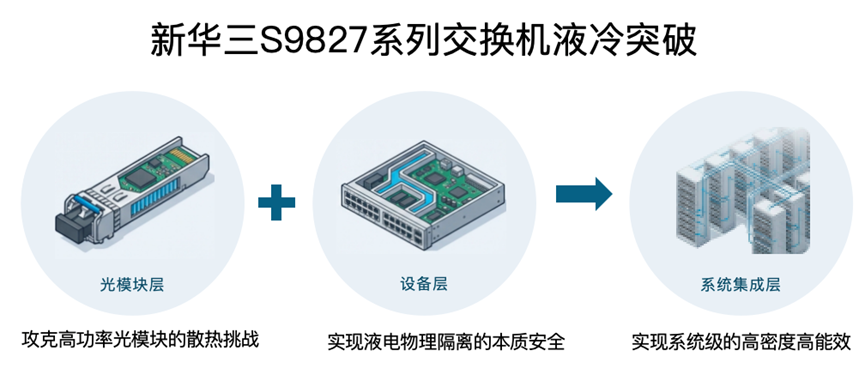

圖4 系統級成果

  首先，它重構了成本體系。超高的單機端口密度，直接大幅減少了構建大規模智算集群所需的交換機與互聯線纜總量，降低了采購成本。同時，更少的設備與線纜帶來了網絡拓?fù)涞暮?jiǎn)化與潛在故障點的減少，從根本上降低了長期運維的復雜性與風險成本。

  其次，它重塑了綠色競爭力。這一競爭力源于從設備到機房的系統性能效革新。

  在設備端，其效能源于精密的液冷設計：冷板內部的精密流道，使冷卻液按需流向MAC芯片等熱源，實測數據表明，該設計使關鍵芯片的結溫較同配置風冷方案降低超過10℃。在此基礎上，液冷承擔主要散熱負荷，使風扇系統得以精簡（數量減少、轉速降低），最終實現整機功耗降低11%、運行噪音削減23dB的顯著優化。

  在機房側，系統支持40℃高溫液冷，正是構成上述端到端高溫液冷系統的關鍵一環。它使得交換機不僅能直接利用自然冷源或余熱回收，更能與服務器側液冷系統高效協同。高效散熱使空調制冷需求銳減，單臺設備年節電約7000度，推動數據中心PUE值降至1.2 以下。

  最終，這項使能技術的價值被重新定義：它不再是一項被動的散熱成本，而是能夠從采購、運營到能源多個維度，撬動更大節約、從而顯著優化數據中心總體擁有成本的高回報投資。在“雙碳”戰略背景下，這項直接降低PUE、提升能效的技術，也成為了構建綠色數據中心、響應國家戰略的關鍵一環。

  新華三S9827系列交換機的液冷突破，勾勒出一條從技術到價值的轉化路徑：在部件層解決了高功率光模塊散熱難題，在設備層實現了基于液電隔離的本質安全，最終在系統集成層，將超高密度與極致能效轉化為確定的商業回報。這層層遞進的確定性工程，共同鑄就了智算時代網絡核心所需的 “冷靜”基因 。它不僅是一項散熱技術，更是面向AI算力爆發時代，對數據中心核心網絡設備可靠性、可用性與經濟性的一次系統性重定義。
