博通：200G VCSEL技術突破 面向AI集群的下一代NPO Scale UP方案

  ICC訊 近期，博通在第29屆垂直腔面發射激光器會議上發表的論文《200G VCSEL Development and Proposal of Using VCSELs for Near-Package-Optics Scale-Up Application ?》，闡釋博通公司200G VCSEL技術突破及其面向AI集群的下一代近封裝光互連在Scale-Up的應用。

     博通 200G VCSEL 的進程，3-dB 頻寬即將推升超越40 GHz，這應該是目前業界推進速度最快、技術也最先進的成果之一。同時也為業界提供可立即上線、能耗最低（energy/bit 約 1 pJ/bit）的最佳 VCSEL NPO 解決方案，滿足當下 scale-up 的急迫需求。

  以下為原文

  摘要： 高性能計算（HPC）、人工智能（AI）及數據中心日益增長的互聯需求，正驅動新一代多模光器件的發展。本文重點探討了垂直腔面發射激光器（VCSEL）為實現每通道200 Gbps多模光纖鏈路所需具備的帶寬與噪聲性能，該鏈路采用PAM4調制格式，速率為106 GBaud。實驗結果表明，所研制的VCSEL器件?3 dB帶寬超過35 GHz，相對強度噪聲低于?152 dB/Hz。在50米OM4光纖鏈路上未觀測到不可糾正誤碼，顯示出良好的鏈路穩定性。文中同時給出了VCSEL的器件性能及其磨損壽命評估?；赩CSEL鏈路在可靠性與功耗方面的優勢，本文進一步提出一種面向人工智能Scale-up網絡的光互連新方案——VCSEL近封裝光學（NPO）模塊。與銅互連相比，光互連能夠?qū)崿F(xiàn)更長的傳輸距離，有助于通過網絡解耦構建更大規模的人工智能集群。所提出的VCSEL NPO方案可實現約1 pJ/bit的能效，為目前光互連技術中的最高水平。

  作者： Tzu Hao Chow, Jingyi Wang, Sizhu Jiang, M. V. Ramana Murty, Laura M. Giovane, Chee Parng Chua, Lip Min Chong, Lowell Bacus, Xiaoyong Shan, Salvatore Sabbatino, Zixing Xue 和 I-Hsing Tan*（通訊作者）

  來源/機構： Broadcom Inc.

  文章信息： 本文擴展自發表于 Photonics 2026, 13(1), 90 的學術論文，是其會議版本的擴展。| 查看原文

  關鍵詞： 垂直腔面發射激光器（VCSEL）， 850 nm VCSEL， 高速調制， 可靠性， 近封裝光學（NPO）， AI集群網絡， 光互連

  正文

  1. 引言

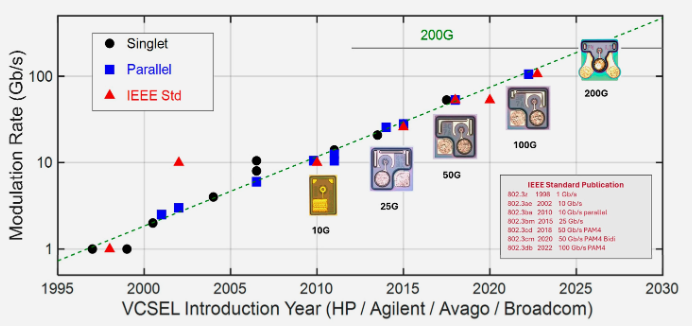

  基于垂直腔面發射激光器（VCSEL）的多模鏈路，以其低功耗、非制冷條件下的優異帶寬性能、卓越的可靠性以及低成本的可擴展制造能力為核心優勢，已支撐了多代高性能計算和數據中心的連接需求[1,2,3,4]。二十余年來，VCSEL（圖1）的性能推動多模有源光纜（AOC）和光收發模塊在短距光通信信道中占據了主導地位。目前，能夠在每通道53-56 GBd（標記為100 Gbps PAM4）速率下實現四級脈沖幅度調制（PAM4）的VCSEL已實現量產[5]。而具備100 GBd（標記為200 Gbps PAM4）工作能力的850 nm VCSEL的開發，將催生新一代的企業網、存儲網絡以及數據中心內部交換機至服務器、交換機至交換機的互連。近期，多家研究機構與商業公司[6,7,8]報道了超過100 Gbps PAM4的令人印象深刻的結果，其中包括采用光刻定義孔徑的VCSEL技術[9]。此外，橫向耦合腔1060 nm VCSEL設計[10,11]、單模及多孔徑VCSEL[12,13,14]以及雙向多模鏈路[15]也已得到驗證。我們注意到，在所有這些研究進展中，盡管850 nm VCSEL及其配套的、針對850 nm波長窗口優化的標準多模光纖已被廣泛應用，但1060 nm VCSEL也日益受到關注[7,10,11]。這些成果表明，VCSEL技術有望滿足每通道200 Gbps數據通信的需求。

圖1. VCSEL技術代際演進。

  53–56 GBd的PAM4VCSEL的設計、性能與可靠性已在其他文獻中討論[5]。為支持每通道200 Gbps的傳輸，850 nm VCSEL的帶寬與噪聲性能均已取得顯著提升。2024年3月，在OFC會議上，我們報告了“邁向每通道200G的VCSEL多模鏈路”[16]，并演示了200 Gbps傳輸下未糾錯誤碼率低于1×10??的結果。同年9月，在ECOC會議上，進一步實現了未糾錯誤碼率小于1×10??的200 Gbps多模鏈路傳輸。經過持續改進，在2025年3月的OFC會議上，未糾錯誤碼率達到了約1×10??。同次會議上，還在50米OM4鏈路上進行了超過9小時的流量測試，期間僅出現最多5個可糾錯的幀錯誤（圖2），展現了優異的鏈路穩定性。

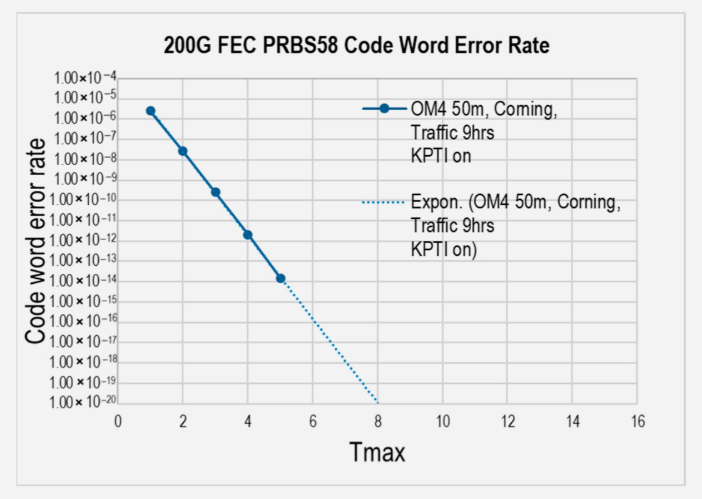

圖2. 9小時流量測試中，碼錯誤率與最高溫度的關系（無非糾錯錯誤）。

  本文介紹了200 Gbps PAM4 850 nm VCSEL的研發進展。該器件旨在滿足下一代數據傳輸需求，其整體設計思路并非單純追求極限速度和最低噪聲，而是聚焦于在優化性能基礎上實現高可靠性。我們的設計基于一套成熟的外延生長與制造工藝流程，該流程已成功應用于100 Gbps VCSEL產品，并經過量產驗證，具備卓越的可制造性、可靠性以及寬溫范圍內的優良性能。

  隨著人工智能縱向擴展（Scale-up）網絡不斷擴大連接規模，連接更多加速器，需要光互連技術來實現更長距離的跨接。功率效率、可靠性、出帶帶寬密度與成本是推動光互連廣泛應用的關鍵考量。為支持人工智能擴展網絡，本文提出一種基于VCSEL的近封裝光學（NPO）概念方案。該方案充分利用VCSEL鏈路良好的現場可靠性及低成本優勢，滿足上述關鍵要求。

  本文結構如下：第2節闡述器件設計與制造工藝；第3節涵蓋關鍵參數（如S21響應和RIN）的表征，并展示代表實際應用驅動條件的大信號響應及器件可靠性結果；第4節討論VCSEL在縱向擴展（Scale-up）場景中的應用，具體以近封裝光學模塊形式呈現，并再次強調其現場可靠性與成本優勢；第5節則深入探討200 Gbps VCSEL的關鍵設計參數與性能表現。

  2. 器件設計與制造

  為了理解多模鏈路對帶寬與噪聲指標的要求，我們開發了一套仿真模型，用以模擬工作在200 Gbps鏈路中的VCSEL特性。仿真結果表明，當VCSEL的?3 dB帶寬超過35 GHz且相對強度噪聲低于?152 dB/Hz時，可以實現 106.25 Gbd的清晰眼圖。

  基于仿真所確定的200 Gbps VCSEL最小帶寬與最大噪聲目標，我們完成了支持200 Gbps調制的VCSEL器件設計。該設計在繼承上一代100 Gbps PAM4 VCSEL架構的基礎上，旨在同步實現帶寬提升、相對強度噪聲降低以及熱阻優化，從而最大程度抑制結溫升。器件采用氧化層結構實現載流子與光子限制，該氧化層通過溝槽刻蝕暴露高鋁含量層后，經濕法橫向氧化工藝形成。為降低鍵合焊盤電容，采用了多能量離子注入工藝。整體結構與早期文獻[5]所述方案相似。

  3. 結果

  對制備的200 Gbps器件進行了測試表征。圖3a展示了一款典型VCSEL的光功率輸出特性，圖3b則為其電壓-電流關系曲線。在9 mA工作電流下，器件光功率超過3 mW，工作電壓約為2.5 V。

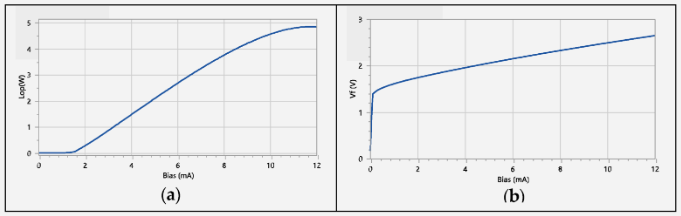

圖3. 200 Gbps PAM4 VCSEL的光功率-電流與電壓-電流特性。

  VCSEL的設計從以下四個方面優化了其動態性能：（1）提高微分增益，該參數決定了器件的最大諧振頻率與帶寬；（2）改善p?n結內的載流子輸運效率；（3）優化法布里-珀羅腔諧振波長與材料增益峰之間的失諧量，從而控制閾值電流隨溫度的變化特性；（4）降低熱阻，以減小工作偏置條件下的結溫升。

  采用FormFactor/Cascade空氣共面探頭、Agilent E8364B矢量網絡分析儀以及帶寬高于35 GHz的外部高速光電二極管，在晶圓上直接探測的方式，對制成的200 Gbps VCSEL進行了小信號調制響應測試。S21調制響應曲線如圖4所示，在9 mA偏置電流下，器件的?3 dB帶寬超過35 GHz，且響應呈現平坦/阻尼特性。提高直接調制激光器帶寬的挑戰之一是電寄生效應造成的。通過降低這些寄生效應，VCSEL的光調制帶寬有望突破45 GHz [1]。

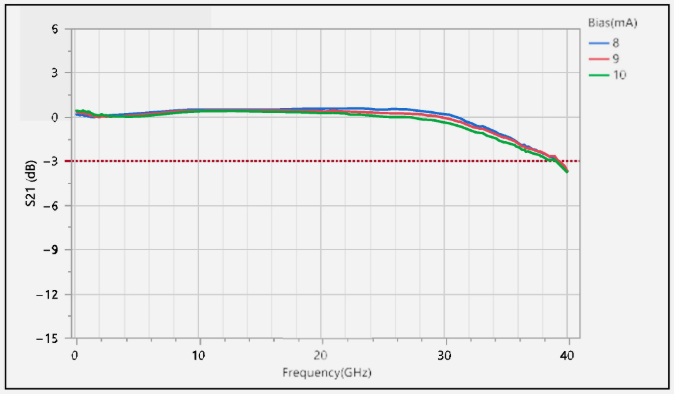

圖4. 偏置電流為8 mA、9 mA與10 mA時的S21響應曲線。?3 dB帶寬超過35 GHz。

  由于VCSEL的噪聲對鏈路總噪聲貢獻顯著，我們通過優化設計，最大限度地抑制了模式競爭等因素引起的功率波動，從而降低了VCSEL的噪聲水平。經過設計優化，200 Gbps PAM4 VCSEL在9 mA工作點的相對強度噪聲已降至?152 dB/Hz以下（圖5）。

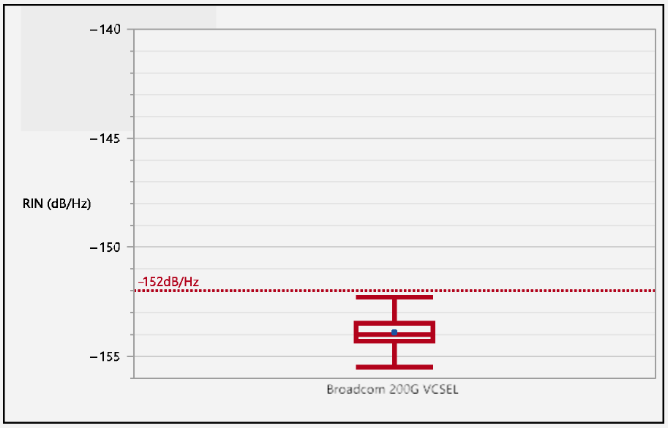

圖5. 200 Gbps PAM4 VCSEL在9 mA偏置下的相對強度噪聲，RIN低于?152 dB/Hz。

  3.1. 200 Gbps（106 GBaud）PAM4 VCSEL 大信號響應

  我們對200 Gbps VCSEL的大信號性能進行了表征。測試中采用Keysight M8199B任意波形發生器產生106.25 GBaud的PAM4 PRBS13Q信號圖案，消光比為2.2 dB，并施加了7抽頭發射端有限脈沖響應均衡。通過一個帶寬為65 GHz的偏置T合并直流偏置與交流調制信號，并利用射頻探頭將信號耦合至VCSEL的鍵合焊盤。VCSEL發出的光經由顯微光學裝置導入多模光纖。光纖傳輸后的光波形采用Keysight開發的200G多模數字通信分析儀（DCA-M）進行表征，該分析儀配備了自適應25抽頭前饋均衡器與53.1 GHz SIRC濾波器。圖6展示了采用三種不同光纖測得的清晰開眼圖，表明VCSEL與光纖的組合帶寬足以支持200 Gbps工作。圖6a–c的眼圖分別對應不同有效模帶寬光纖：（a）2米OM4光纖，（b）30米標準OM4光纖（EMB為4700 MHz·km），以及50米康寧提供的定制光纖（EMB為7500 MHz·km）。使用EMB為7500 MHz·km的光纖有助于將200G鏈路的傳輸距離延伸至50米。子眼圖的傾斜源于直接調制激光器的非線性響應，而均衡技術可在高頻段提供足夠的增益以抑制碼間干擾，從而獲得清晰的開口眼圖。截至本文撰寫時，多模200 Gbps鏈路的傳輸距離規范尚未由IEEE標準機構正式確定。

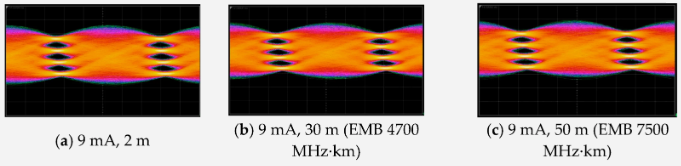

圖6. 200 Gbps PAM4 VCSEL的眼圖。（a）2米OM4光纖末端，（b）30米OM4光纖末端（EMB 4700 MHz·km），（c）50米康寧定制光纖末端（EMB 7500 MHz·km）。

  3.2. 可靠性

  實現優異老化壽命的一個關鍵因素是盡可能降低結溫。結溫取決于VCSEL內部耗散的電功率及其熱阻。為實現更高速激光器所需提高的電流密度，也會導致焦耳熱增加（更高電流和/或更大串聯電阻），并且對于更小尺寸的器件而言，其熱阻率也更高。為應對熱阻的增加，200 Gbps VCSEL的設計采用了具有更低熱阻抗的分布式布拉格反射鏡。我們已對200 Gbps PAM4 VCSEL進行了初步可靠性測試。器件封裝于TO管座內，在100°C環境溫度、9 mA恒定偏置條件下進行加速應力試驗。定期取出器件，在室溫下測量其光學與電學性能。測試與分析遵循標準可靠性模型與方法[17,18]。圖7顯示了VCSEL在60°C、9 mA使用條件下的歸一化輸出功率隨時間的變化曲線。在實際應用中，可通過熱電制冷器將VCSEL襯底溫度穩定在60°C或更低。觀察到的器件在其壽命期內性能逐漸退化的趨勢，與100 Gbps VCSEL的表現相似。為確認加速模型并獲得更充分的磨損壽命統計數據，更廣泛的可靠性測試目前仍在進行中。

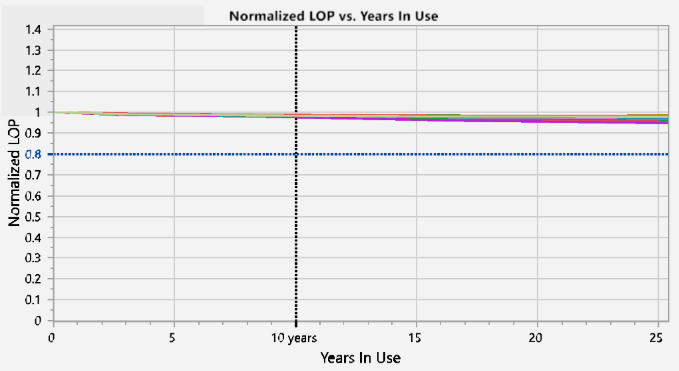

圖7. 200 Gbps VCSEL在60°C、9 mA偏置操作條件下的輸出功率變化。藍線代表輸出功率下降20%的失效判據。

  4. VCSEL在人工智能縱向擴展（Scale-up）網絡中的應用

  自1 Gbps時代起，基于VCSEL的光互連技術已廣泛應用于短距前端網絡。此類互連通常用于連接服務器與機柜頂部交換機，而交換機則通過多層交換架構進一步與互聯網核心相連。隨著IEEE 802.3 db標準引入每通道100 Gbps的應用，VCSEL在人工智能橫向擴展（Scale-out）網絡中得到了廣泛部署。在橫向擴展網絡中，各類加速器通過高速鏈路（如800 Gbps）相互連接。通過高速鏈路將大型集群互連，這些人工智能集群可協同工作，構成一臺規模龐大的人工智能超級計算機，從而顯著提升其訓練與推理能力。

  為滿足持續增長的計算需求，人工智能集群規模不斷擴大。在縱向擴展網絡中普遍采用的銅互連，由于單機柜內存在較高的電插入損耗，其連接距離受到嚴重限制。而光互連技術通過在光纖傳輸前將主機ASIC的電信號轉換為光信號，能夠?qū)崿F(xiàn)跨越單個機柜的更遠距離傳輸。

  在人工智能縱向擴展網絡中，加速器之間需互連以支持高帶寬存儲器之間的大規模數據傳輸，從而實現高效的并行計算。然而，這要求跨加速器之間具備極高的帶寬連接能力。以Blackwell GPU架構為例，其所需帶寬高達28.8 Tbps。當前支持每SerDes通道100 Gbps的直接連接銅纜，因受限于抖動和插入損耗等信號損傷，有效傳輸距離僅為4至5米。下一代每通道200 Gbps的SerDes技術（在奈奎斯特頻率下具有更高的插入損耗）將進一步將DAC的傳輸距離限制在1至2米左右。雖然可通過添加重定時器將距離延長至7米，但這會帶來成本與功耗的額外開銷。因此，銅互連將加速器的連接范圍限制在一個機柜內，或最多跨兩個機柜，從而限制了單跳網絡內可連接的加速器數量。相比之下，光互連能夠支持每通道50米乃至更遠的傳輸距離，同時保持高數據速率[19]。這使得通過網絡解耦實現網絡架構簡化成為可能。

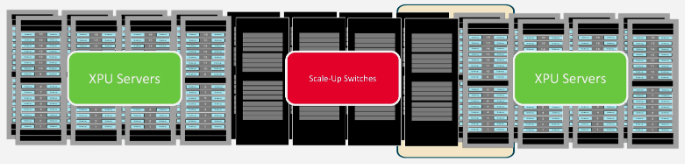

  圖8展示了縱向擴展交換機與加速器服務器解耦部署的示例?？v向擴展交換機可集中部署于專用的交換機機柜中，從而在功耗與效率方面實現優化。同樣，加速器服務器機柜也可針對液冷、供電等系統進行專門優化。借助支持高達50米傳輸距離的光互連，以及單跳內8至10個服務器機柜的全連接能力，單跳網絡內可連接的加速器數量將僅受限于交換機的端口密度。

圖8. 光網絡設備的解耦部署示意。

  為在縱向擴展網絡中有效采用光互連，需重點考慮以下幾項關鍵參數：能效、可靠性、出帶帶寬密度以及成本。當前縱向擴展網絡中使用的無源銅互連不具備有源功耗。而光互連因包含有源激光器件并需進行電光轉換，其功耗需嚴格控制。為在傳輸距離與功耗之間取得合理平衡，光互連應具備盡可能高的能效?？煽啃詫v向擴展網絡同樣至關重要，其直接關系到加速器的利用率[20]。與可頻繁重傳的橫向擴展網絡不同，縱向擴展網絡要求互連具備高度穩定性與可靠性，以最大限度減少檢查點恢復的頻率。隨著加速器帶寬增至50 Tbps及以上，需要在有限的海岸線寬度內實現高密度互連。為支持此類連接，出帶帶寬密度需高于0.6 Tbps/mm。最后，光互連的成本應控制在合理水平，并與銅互連具有可比性。下文將提出一種滿足上述要求的VCSEL近封裝光學（NPO）概念方案。

  4.1. 近封裝光學概念提案

  本文提出一種基于VCSEL的3.2 Tbps NPO引擎模塊設計方案（圖9）。該集成封裝內包含四組1×8 VCSEL陣列及其對應的驅動IC、四組1×8光電二極管陣列及其對應的跨阻放大器（TIA）IC，以及一個微控制器單元。每個通道支持100 Gbps至128 Gbps的數據速率，整體帶寬可達3.2 Tbps至4.1 Tbps。為支持如此高的數據速率，光學器件的奈奎斯特頻率需大于32 GHz。圖10表明，100G VCSEL在75°C的高襯底溫度下仍能滿足此項要求。

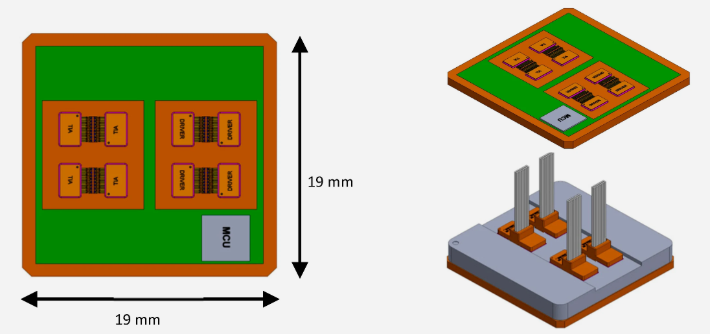

圖9. 3.2T VCSEL NPO引擎模塊示意圖。

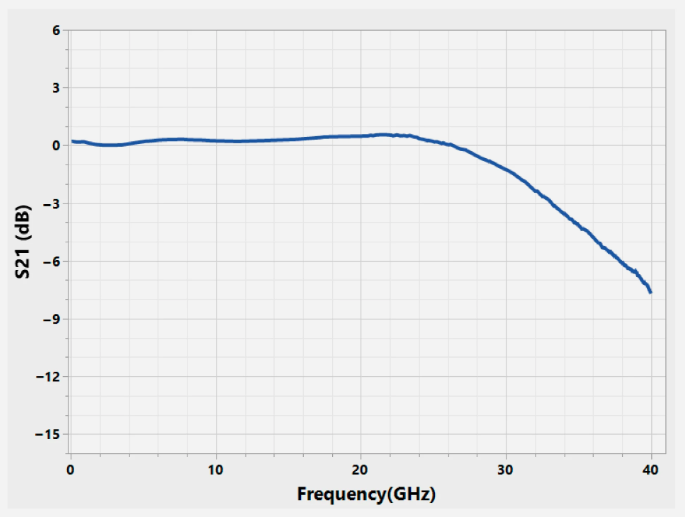

圖10. 100G VCSEL在75°C襯底溫度下的S21響應曲線，其?3 dB帶寬超過32 GHz。

  發射與接收部分可分別封裝為獨立的引擎模塊。VCSEL與光電二極管陣列可通過引線鍵合方式連接至引擎基板，并借助低成本的塑料陣列透鏡，實現光信號與多模光纖的垂直耦合。

  采用基于CMOS工藝的VCSEL驅動器與TIA可實現高功率效率。整個系統（含VCSEL）的總功耗效率約為1 pJ/bit，即每個NPO器件的功耗低于4 W。這一能效水平遠高于典型的硅光互連方案（通常為5–10 pJ/bit）[21]。硅光方案功耗較高的一個主要原因在于，為向硅調制器注入足夠的光功率，其單模分布式反饋激光器需要更高的驅動電流。

  目前，已交付的50G/100G VCSEL通道總數超過一億，相當于在應用現場積累了超過五萬億設備服務小時，且未出現任何與VCSEL可靠性相關的現場退返。據此估算，VCSEL器件的故障率低于0.1 FIT，這意味著其對整個NPO器件的可靠性風險極低。盡管仍需進一步分析以評估NPO器件層面的整體故障率，但憑借成熟的CMOS工藝與多模器件制造能力，預計其FIT率可與有源銅互連方案相當。

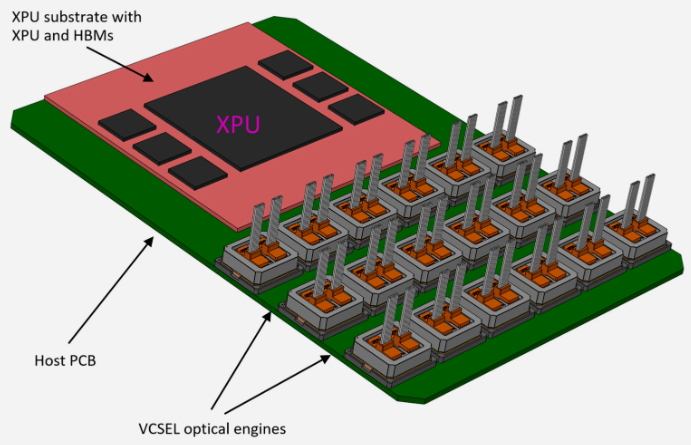

  圖11展示了通過部署18個VCSEL NPO引擎來支持高達73.7 Tbps加速器出帶帶寬的布局示例（僅使用單側“海岸線”）。這些引擎按3×6陣列排布，每行寬度約120 mm，可實現大于0.6 Tbps/mm的出帶帶寬密度。光纜可布設至加速器服務器的前面板或背板。此外，可在服務器內部或機柜頂部的光纖配線盒中進行光纖的交叉調度，從而根據具體應用需求實現靈活的光連接配置。

圖11. 在約120 mm × 60 mm區域內排布的18個NPO引擎，支持73.7 Tbps的大出帶帶寬（每通道128 Gbps）。

  在基于PAM4調制的光互連系統中，數字信號處理（DSP）芯片是主要的成本來源之一。由于NPO鏈路距離短、電插入損耗低，無需借助DSP進行信號損傷補償。與標準光模塊相比，NPO器件在同等速率下采用更小的外形尺寸（19 mm × 19 mm），有助于進一步降低物料成本。此外，一維排布的VCSEL或光電二極管陣列所需的光學透鏡設計，其復雜程度遠低于多維陣列，從而有利于控制制造成本。在大規模量產條件下，其單位帶寬成本預計可與有源銅纜方案相當。

  4.2. NPO設計考量

  NPO鏈路的設計考量不同于基于IEEE 802.3 db或Infiniband XDR等標準的光鏈路。在標準鏈路中，電插入損耗的預算通常取決于主機加速器（XPU）中SerDes的能力，這些SerDes可能支持不同的數據速率，并具備特定數量的前加重或均衡抽頭。而NPO方案的優勢在于其物理位置上緊鄰SerDes，這從根本上限制了最大的插入損耗。以部署18個引擎的配置為例（圖12與表1），從SerDes到最遠引擎的電通道長度約為65毫米。若采用低損耗材料，在106 Gbps速率下，可實現約7 dB（凸點到凸點）的通道插入損耗。而最近的引擎距離SerDes僅約15毫米，其插入損耗可低至約2 dB。相比之下，IEEE相關標準規定的損耗范圍（從BGA到驅動器/TIA IC凸點）通常在8 dB至16 dB之間。NPO方案不僅實現了更低的插入損耗，而且大幅減小了XPU與不同NPO引擎之間損耗的波動范圍，從而顯著降低了對SerDes性能的要求。

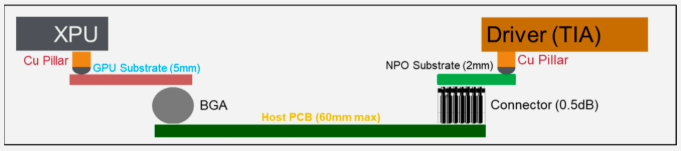

圖12. 從XPU到NPO的插入損耗模型。

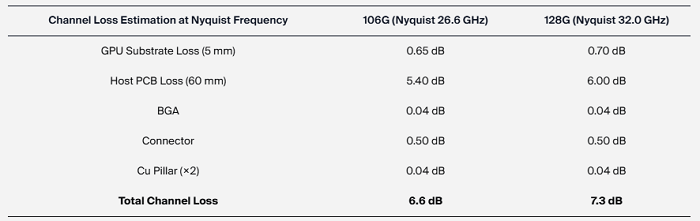

表1. 在106 Gbps和128 Gbps速率下，從XPU到NPO的電通道損耗分解估算。總通道損耗已用粗體標出。

  5. 討論

  所制備的200 Gbps PAM4 VCSEL的表征結果展現出優異的性能，驗證了為滿足高速數據傳輸需求所采用的關鍵設計優化措施的有效性。其成功的動態性能直接源于多項設計改進，具體包括：提高微分增益、優化載流子輸運、精確控制腔失諧以及降低熱阻。小信號調制響應結果證實了器件具備高速能力，其?3 dB帶寬超過35 GHz，且響應曲線平坦、阻尼特性良好，這是系統經過充分優化的典型特征。此外，通過抑制VCSEL噪聲，在工作偏置下實現了低于?152 dB/Hz的相對強度噪聲，這對于降低通信鏈路總噪聲至關重要。

  在大信號工作模式下，該VCSEL成功呈現出清晰的開眼圖。這一性能在不同長度與類型的光纖鏈路中均得以保持，特別是在采用康寧定制光纖（EMB 7500 MHz·km）時，傳輸距離可延伸至50米。初步可靠性測試顯示出與上一代100 Gbps VCSEL相似的性能漸變退化趨勢，表明其設計具有穩健性。通過采用熱阻抗更低的分布式布拉格反射鏡來最小化結溫，是實現更長工作壽命的關鍵因素。目前正在進行更全面的可靠性測試，以完整確認加速模型并提供詳盡的工作壽命統計數據。這些結果共同表明，優化后的200 Gbps PAM4 VCSEL是下一代大容量光互連系統中極具前景的核心器件。

  本文提出的基于VCSEL的近封裝光學（NPO）方案，是支撐下一代人工智能縱向擴展（Scale-up）網絡的關鍵推動因素，它能有效應對傳統銅互連所面臨的限制。所提出的3.2 Tbps VCSEL基NPO引擎支持顯著更長的傳輸距離（可達50米以上），促進網絡解耦并實現跨多個服務器機柜的全互聯，最終使得單跳網絡內能夠連接更多加速器。

  重要的是，NPO方案在關鍵指標上均能滿足人工智能縱向擴展環境的嚴格要求：能效、可靠性、出帶帶寬密度和成本。結合CMOS激光驅動器與跨阻放大器，可實現約1 pJ/bit的高能效。依托成熟的制造工藝，VCSEL組件本身具有極低的失效率（小于0.1 FIT），這意味著其對整個NPO設備的可靠性風險極低。所提出的3×6陣列排布的18個引擎可支持高達73.7 Tbps的巨大出帶帶寬，密度達到0.6 Tbps/mm，這對于在有限海岸線寬度內實現高帶寬加速器互連至關重要。由于內部電氣鏈路短、損耗低，無需復雜的數字信號處理芯片，加之采用小尺寸外形，使得NPO在批量應用時，其單位帶寬成本有望與有源銅纜媲美。

  此外，NPO在物理位置上緊鄰SerDes，這將106 Gbps下的最大電氣插入損耗限制在2 dB至7 dB的狹窄范圍內，與基于標準的光模塊8 dB至16 dB的損耗相比具有顯著優勢。這種更低且更穩定的插入損耗大大降低了對加速器SerDes性能的要求，從而簡化了整體系統設計。

  未來的工作應側重于在NPO器件層面進一步評估其整體失效率，以完全驗證可靠性模型，并確立NPO作為應對人工智能縱向擴展網絡帶寬持續增長需求的、穩健且可擴展的銅纜替代方案。

  6. 結論

  本文探討了垂直腔面發射激光器在支持每通道200 Gbps多模光纖鏈路時所需的帶寬與噪聲性能，該鏈路采用PAM4調制，傳輸速率為106 GBaud。實驗結果表明，所研制器件的?3 dB帶寬超過35 GHz，相對強度噪聲低于?152 dB/Hz。在50米OM4光纖鏈路上未觀察到不可糾正誤碼，展現了良好的鏈路穩定性。文中同時給出了VCSEL的器件性能及其工作壽命評估。這一新的VCSEL設計將為下一代每通道212.5 Gbps商用產品的開發奠定基礎。

  基于VCSEL鏈路良好的器件可靠性與低功耗優勢，本文進一步提出了一種面向人工智能縱向擴展網絡應用的新型VCSEL近封裝光學（NPO）概念。與銅互連相比，光互連能夠?qū)崿F(xiàn)更長的傳輸距離，有助于通過網絡解耦構建更大規模的人工智能集群。所提出的VCSEL NPO方案具備約1 pJ/bit的能效，旨在滿足人工智能縱向擴展網絡在能效、出帶帶寬密度、可靠性和成本等方面的綜合要求。

  作者貢獻

  研究構思：T.H.C., J.W., M.V.R.M., L.M.G., S.S., Z.X., I.-H.T.；研究方法：J.W., S.J., C.P.C., L.M.C., L.B., X.S.；實驗驗證：S.J., C.P.C., X.S.；數據分析：J.W., S.S.；研究調研：T.H.C., Z.X.；初稿撰寫：T.H.C., J.W.；文稿修訂與編輯：T.H.C., J.W., L.M.G., I.-H.T.；研究指導：L.M.G., I.-H.T.；項目管理：L.M.G.。所有作者均已審閱并同意文稿的最終版本。
