ICC訊 光鏈路已成為一種具有變革意義的互連解決方案,具備高帶寬、低延遲和低損耗特點,波分復用(WDM)技術能夠通過利用具有不同波長的多個光載波來實現總?cè)萘康臄U(kuò)展。
University of Pennsylvania基于GF 45CLO CMOS SOI 工藝集成的8通道WDM NRZ 發射器(OTX),采用多段電容調諧微環調制器(MRM)、超高效寬帶 MRM 驅動器、接近零功耗的自主波長鎖定跟蹤系統的架構。
總數據傳輸速率為 304Gb/s(8波*38Gb/s),實現創紀錄的能效 106fJ/b。該芯片的每個通道面積為 0.018mm2,實現2.1Tb/s/mm2 面積帶寬密度。與當前最先進技術進行比較,其驅動器和調制器的能效與核心面積的乘積提高10 倍以上。

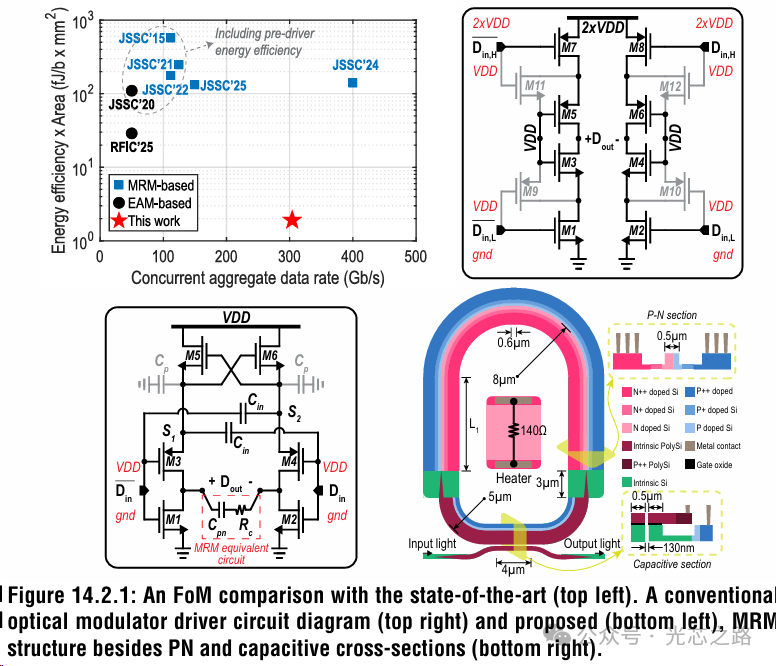

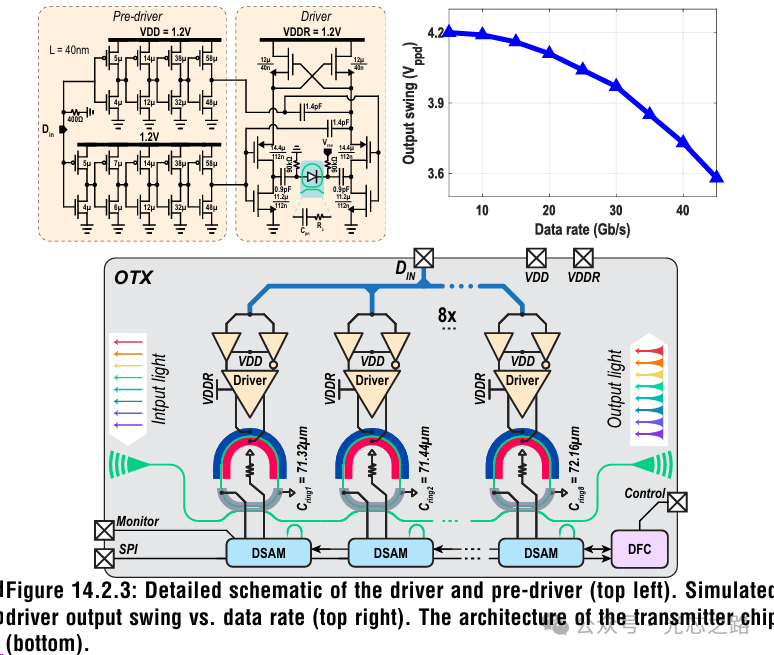

下圖右上角展示傳統的4個晶體管堆疊推挽拓?fù)浣Y(jié)構,能夠?qū)崿F(xiàn)高達 4xVDD差分?jǐn)[幅。盡管該拓?fù)浣Y(jié)構表現優異,但仍需要使用電平轉換器來為兩個輸入(即 Din,L 和 Din,H)設置直流值,增加總體功耗和延遲,降低帶寬,同時需要在兩個輸入信號之間進行精確的延遲匹配。
下圖左下角展示所提出的調制器驅動器的原理圖,取消對輸入數據的兩個直流電平以及電平轉換器的需求。在該拓?fù)浣Y(jié)構中,差分輸入通過一對交流耦合電容(Cin)與 M5 和 M6 的源極相連。因此,當 Din 從地電平變化到 VDD 電平時,在穩態下,節點 S1 的電壓從 VDD 增加到接近 2 倍的 VDD,由于 M3 導通,Doutp 從地電平變化到接近 2 倍的 VDD。因此,所提出的驅動器能夠提供接近 4 倍 VDD 輸出電壓擺幅,且功耗更低。
所提出的驅動器和傳統驅動器的供電電壓分別為 VDD 和 2xVDD。此外,根據模擬結果,輸出擺幅受節點 S1 和 S2 處的總寄生電容 Cp 的影響,大約與 (Cin + Cp) / Cin 成正比,必須謹慎選擇 Cin 的值,此處存在輸入電容和輸出擺幅之間的權衡。
下圖右下角展示MRM結構,一個 pn 部分用于高頻寬帶調制,一個電容部分用于微調和波長鎖定,其在靜態功耗接近零的情況下實現精細調節,還有一個加熱器(摻雜硅電阻)置于 MRM 內部,進行熱粗調。
為了確保 8 個 MRM 能夠同時有效地用于對間距為 1.6nm的 8 個光載波進行調制,MRM L1以 30nm增量增加。MRM FSR約為 8.65nm小于系統帶寬(即 8*1.6nm),需要在系統頻率規劃中考慮,以盡量減少通道間串?dāng)_。
如圖左上角所示,為了研究工藝變化對 MRM 響應的影響,對幾塊芯片上的 8 個級聯 MRM 的諧振波長進行測量。大多數諧振波長可通過電容調諧(調諧效率為 50pm/V,零靜態功耗)與網格對齊,其余MRM 需要通過熱調諧(效率為 0.2nm/mW)來對齊。
如圖右上角所示,一個雙傳感、驅動和存儲(DSAM)單元用于以數字方式控制 MRM 的加熱器和電容部分,同時與全局決策反饋和控制(DFC)單元同步。DSAM 單元按照SCK和SDI順序依次選擇,用于進行電容調諧/鎖定或熱調諧。
在反饋回路中,使用硅鍺光電二極管對MRM 的輸出進行小部分光電檢測,轉換為電壓 VFB,與閾值電壓 VTH(通過7 位存儲器以及R-2R DAC 來設置)相比較,輸出控制DSAM 單元。反饋回路通常在CCK幾個周期后達到穩定狀態,最終值被存儲在 5 位計數器中,使MRM共振波長保持在目標點上。
如圖左下角所示,對于芯片內的所有 8 個 MRMs,依次重復進行。
如圖右下角所示,單個 MRM 測量光響應,品質因數約為 5700,消光比超過10dB,OMA接近 4.5dB@4V。
如圖左上角所示,調制器驅動和前置驅動的原理圖,MRM pn 結上的反偏電壓可以獨立設置。
如圖右上角所示,采用 RC 等效模型(R 和C估計為 40Ω 和 22fF),對驅動器在 MRM上的輸出擺幅進行模擬,在高數據速率下提供超過3.7V 擺幅。
如圖下部所示,單片集成發射器芯片框圖。在波導總線上放置 8 個具有略微不同周長MRMs,每個 MRM 都通過其 DSAM 單元自主鎖定到相應目標載波的波長,每個驅動器同時對所有 8 個光載波進行調制。

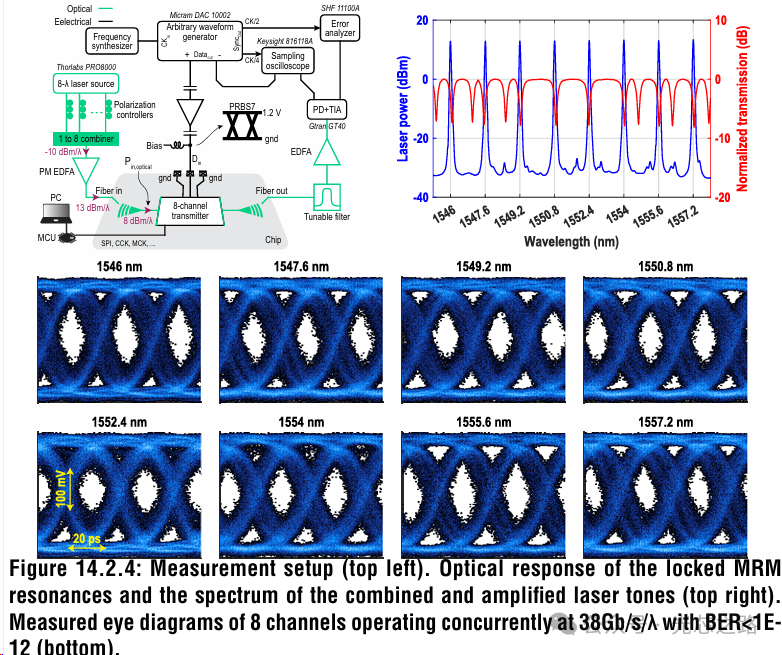

如圖左上角所示,PRO8000 DFB激光器陣列的八個輸出端(從 1546-1557.2nm,以1.6nm間隔)各自進行偏振調整,通過一個 8x1合束器使用PM-EDFA進行放大至約 13dbm/波,通過輸入光柵耦合器到芯片中(耦合損耗約為 5dB)。
如圖右上角所示,經過 EDFA后的頻譜(藍色)以及波長對齊后級聯 MRM 的測量歸一化光響應(紅色)。
如圖下部所示,展示在 38Gb/s 同時調制下,8個輸出通道的測量眼圖,誤碼率低于1e-12。
如圖左上角所示,不同數據速率下驅動器+MRM的每通道能效的測量值與模擬值。

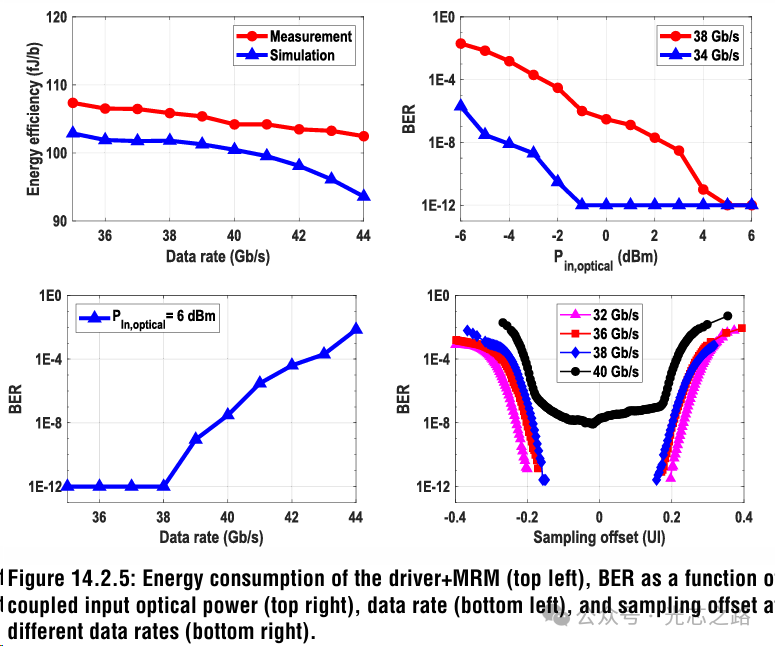

如圖左下角和右下角所示,展示不同輸入耦合光功率水平和數據速率下的測量誤碼率,38Gb/s 可實現無誤碼。
如圖右下角所示,展示發射機輸出浴盆曲線。

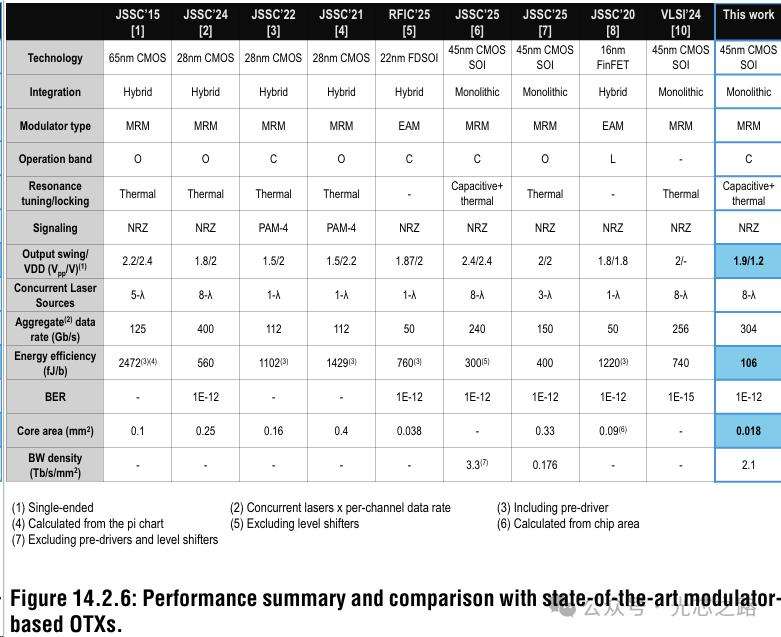

將發射機芯片的性能與其他工作進行比較,實現2.1Tb/s/mm2 帶寬密度。所提出的 OTX 與傳統方法相比具有更高能效,得益于所提出的調制器驅動器拓?fù)浣Y(jié)構(省去電平轉換器和 2xVDD 電源),以及近零靜態功耗的電容式 MRM 調諧。


PAM4 微環收發器提高帶寬密度和能效,存在一些挑戰:1)MRM在不同插入損耗點工作時需要平衡帶寬、線性度和OMA,以滿足動態應用需求;2)隨著波分復用技術的密度增加,要求波長間隔更窄,尖銳濾波器能夠有效減少串?dāng)_,但以帶寬為代價;3)微環諧振器的熱漂移需要進行多通道波長鎖定;4)在收發器鏈路所需的CTLE中,功耗、補償能力和頻率響應之間存在權衡關系。

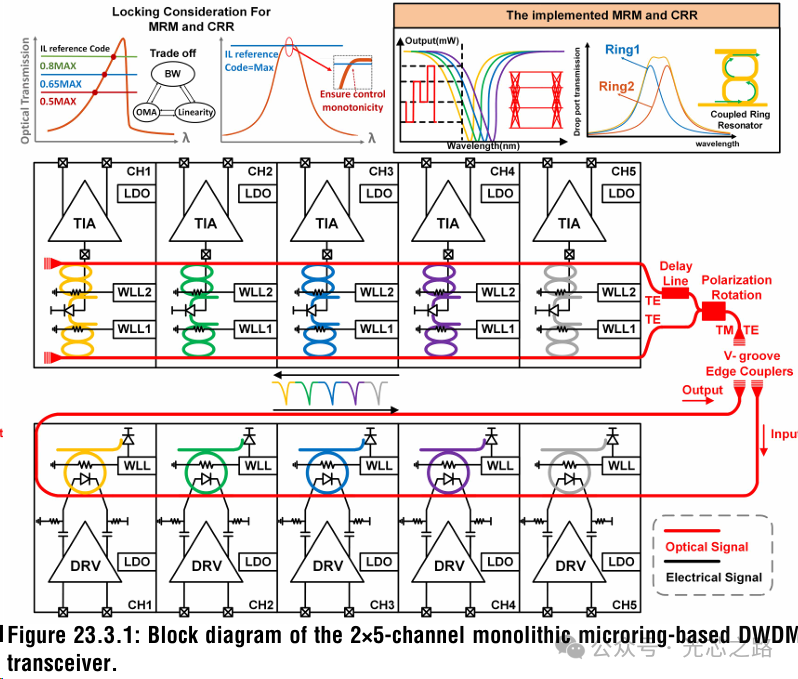

HUST展示協同設計的GF 45nm CMOS SOI 2×5×100Gb/s PAM4 DWDM MRM收發器。
在TX部分,半徑為7.5um、FSR為9.267nm和通道間距為1.853nm。
在RX部分,采用V 形槽、PSR、CRR濾波器和雙探測器 PD 來增強串?dāng)_抑制。
每個通道集成WLL 電路,確保 MRMs 和 CRRs 在其最佳波長點上運行。
下圖展示TIA,采用低噪聲帶寬增強架構。
傳統CTLE存在嚴重缺陷:源退化拓?fù)浣Y(jié)構為了峰值效應而犧牲增益,在 30GHz 以上擴展性較差;電感式峰值技術存在峰值幅度與響應形狀之間的權衡問題——峰值幅度過高會降低峰值頻率并提高品質因數,從而降低時域性能。
為此如圖所示,引入一種級聯Q控制型 CTLE,采用兩級 Gm-ZT 拓?fù)浣Y(jié)構(CTLE1 + CTLE2),同時設計一個 Q 控制路徑(QTP)用于頻率響應的形狀調整。QTP 通過兩級之間的無源低品質電感和基于 Gm 的有源電感來實現。QTP 分離CTLE1 和 CTLE2 的共振峰值(41GHz),增強中頻增益(10~30GHz),抑制整體品質因數。Q 控制型 CTLE 在 41GHz 處實現6.1dB的基準增益和 12.4dB的峰值。
在相同的輸出電壓擺幅下,通過時域仿真實現眼高 60%的提升和眼寬 30%的提升。TIA 的增益達到 62dBΩ,帶寬為 43.5GHz,輸入?yún)⒖荚肼暈? 3.14μArms,功耗僅為 67mW。該設計能夠協調高頻峰值、低品質響應以及高功率效率。

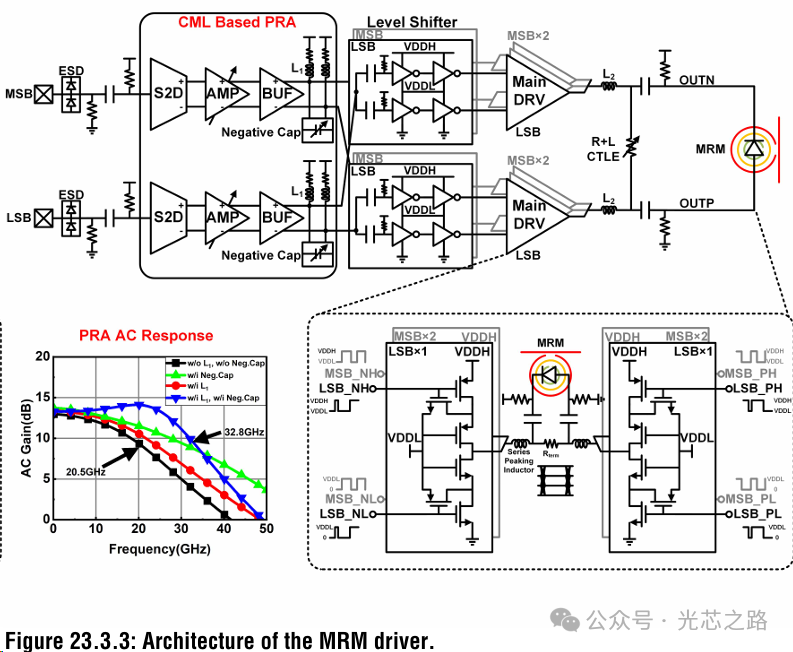

下圖展示MRM 驅動器架構,由三級前置放大器、電平轉換器和主驅動器組成。
前置放大器將單端的MSB/LSB輸入轉換為差分信號,提供均衡和增益,采用分流峰值和負電容來實現大于 30GHz帶寬。
電平轉換器使用堆疊的反相器在兩個電壓域(0–VDDL 和 VDDL–VDDH)中生成全擺幅輸出,以實現高擺幅能力。
主驅動器將兩個非歸零信號組合成 PAM4。帶有可調并聯電阻的串聯峰值電感形成一個 R+L CTLE,將擺幅降低至 2.5Vppd,同時擴展輸出帶寬。片上bias-T 提供直流偏置,允許直接連接到 MRM。

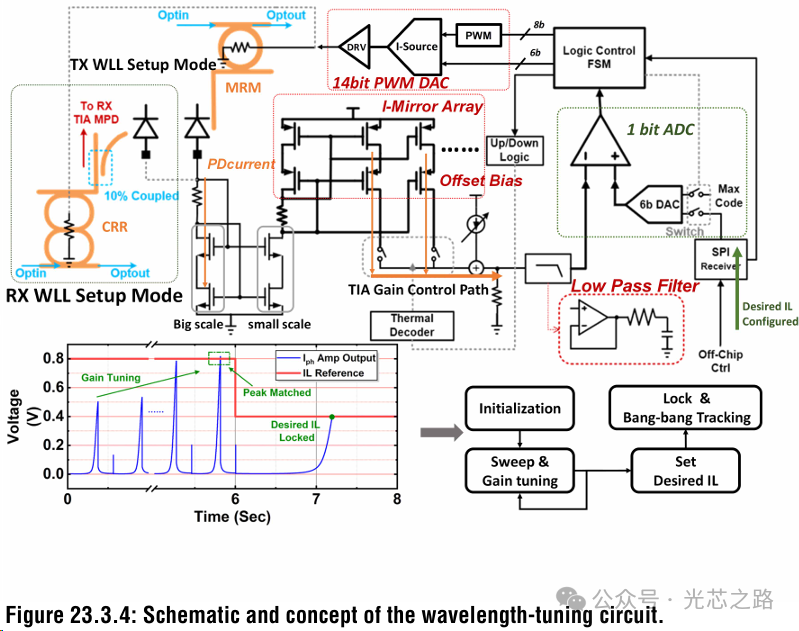

WLL電路架構如圖所示。
在前端,設計一個 MPD 電流(Iph)放大器,由一個 6b 數字信號自動調節,以調節 Iph 增益,從而消除 WDM 系統中通道之間的不匹配,并處理輸入光功率的變化以及系統光路徑損耗的變化,以確保Iph 與電路動態輸入范圍的最佳匹配。電路通過調整微環來精確地將波長鎖定到目標 IL 點,使 Iph 結果的電壓與 VIL 相匹配。
該方案與用于 TX MRM 和 RX CRR 的 WLL 應用程序兼容。通過 PWM,熱控制 DAC 的有效位數擴展至 14 位,與之前使用的差分-調制模塊相比具有尺寸優勢。輸出驅動級實現超過 15mA 的熱調諧電流。

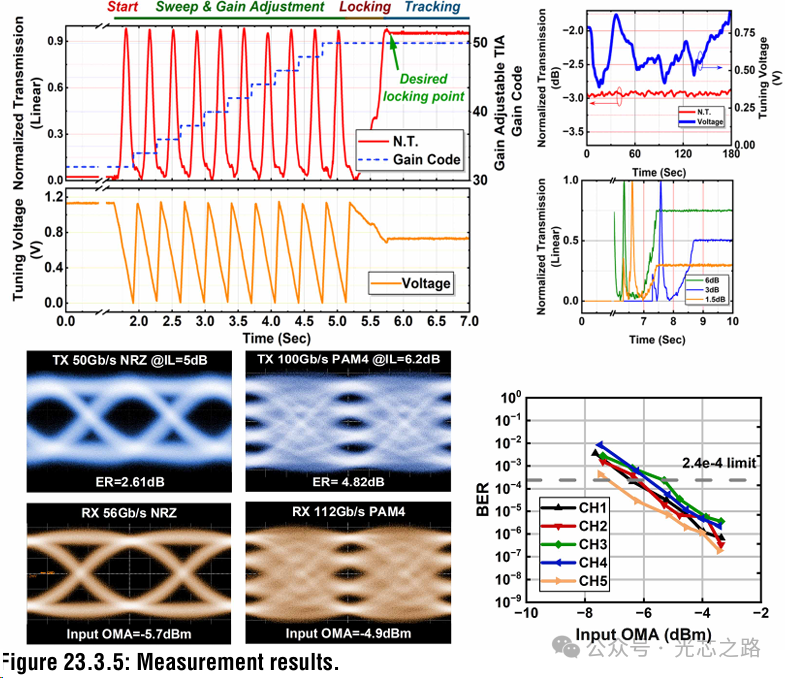

下圖展示50GBaud PAM4 TX 和 56GBaud PAM4 RX 眼圖。在-6.2dB IL 工作點下,TX實現4.82dB的消光比和 0.99的 RLM。
展示五個 RX 通道的 BER 與接收光功率的關系,在 BER=2.4e-4 時的靈敏度為 -5.3dBm。端到端 TRX 實現低于 2.5pJ/b 能效。
展示W(wǎng)LL的系統復位后 SWEEP & ADJUST 模式,鎖定和逐點熱調諧過程。通過設置不同的 IL 點,微環共振可以鎖定到不同的 IL 值。在約 40°C 的環境熱擾動下,熱穩定性能得到驗證。測量得到的熱調諧效率為 TX MRM 為 0.3nm/mW,CRR 為 0.42nm/mW。整個 WLL 電路的總功耗為 26.7mW,控制部分僅消耗 7.9mW。

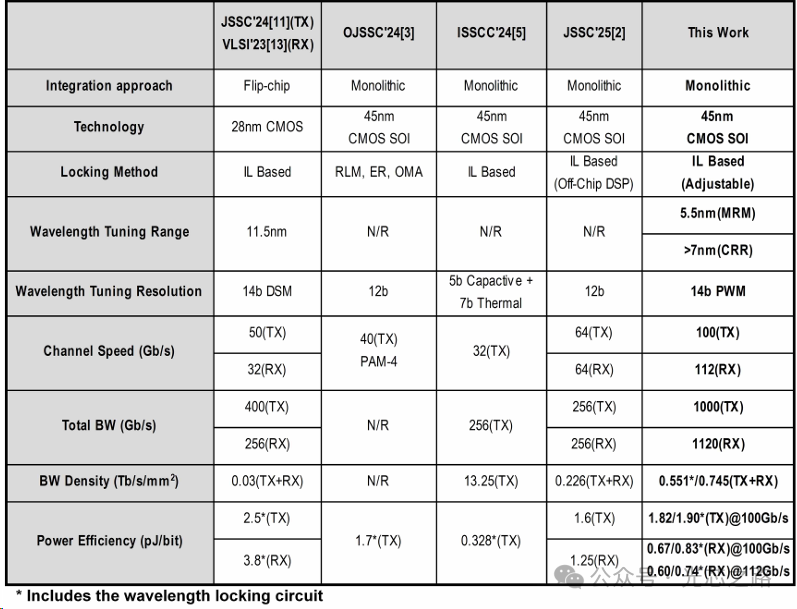

與先前報道的單片集成 MRM TRX 的性能比較,這項工作實現最高的單通道數據速率 100Gb/s 和最低能效2.5pJ/b。

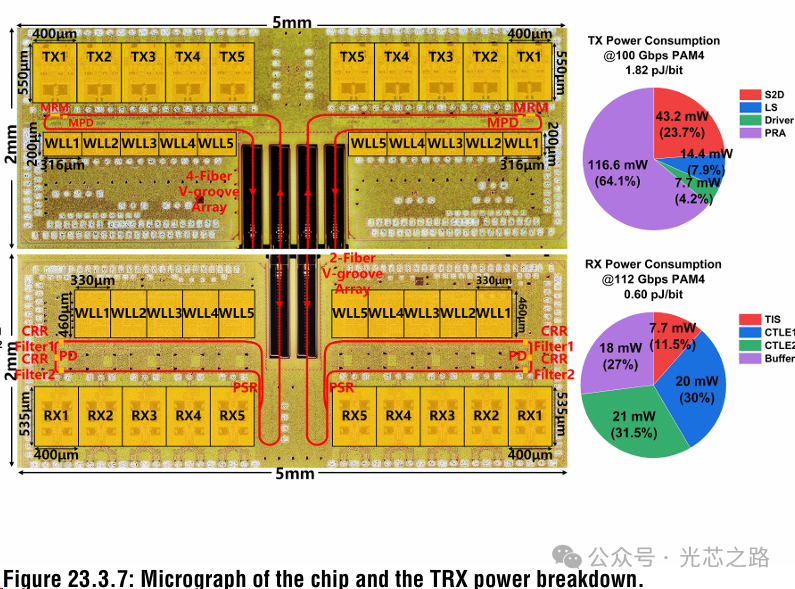

下圖展示單片 2×500 Gb/s 微環收發器,發射/接收的整體能效分別為 1.82pJ/b和 0.6pJ/b。
