技術文章|高速DAC JESD204接口接收機物理層壓力測試（上）

  ICC訊   隨著無線通信向5G/6G演進以及雷達系統向?qū)拵Ф嗄０l(fā)展，高速數模轉換器（DAC）的采樣率已突破GSPS量級，數據接口從傳統的并行LVDS全面轉向高速串行JESD204B/C/D標準。在雷達，電子偵察（ESM）與干擾吊艙中，寬帶接收機前端的 ADC/DAC 會在極惡劣的信噪比（SNR）下工作。伴隨半導體發熱以及無界熱噪聲會嚴重污染基帶高速數據接口，傳統的“連通性”測試已無法滿足高可靠性芯片的設計需求，必須引入包含抖動注入（Jitter Injection）的壓力測試（Stress Test）來摸底芯片的物理層余量。

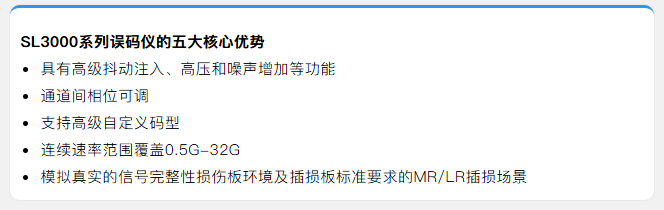

  本文深入探討了JESD204C/D標準的物理層特性，結合中星聯華科技SL3000系列誤碼儀的五大核心優勢——高級抖動注入、通道間相位微調、高級自定義碼型支持，0.5G-32G連續速率覆蓋，以及信號完整性損傷板模擬真實惡劣環境， 插損板模擬標準要求的MR/LR插損場景，詳細闡述了如何構建高保真的DAC接收機壓力測試環境。文章重點分析了如何利用PJ注入模擬電源噪聲與系統干擾，徹底評估DAC的時鐘恢復（CDR）魯棒性及最終的模擬輸出性能，為提升國產高端DAC芯片的產品化可靠性提供實踐指導。

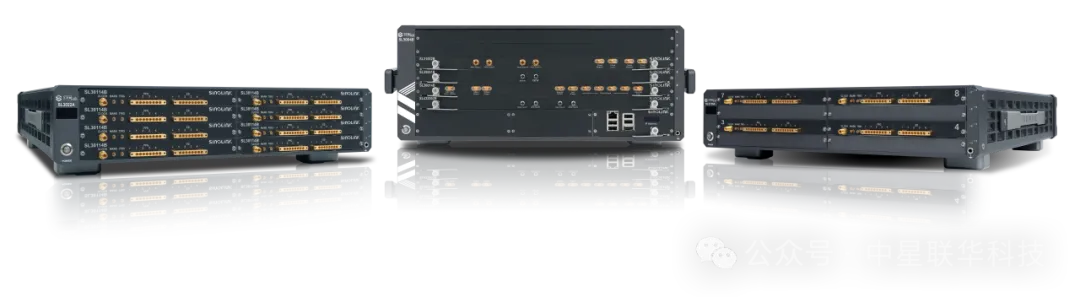

圖1 SL3000系列誤碼儀

  一、 高速數據轉換器接口的演進與挑戰

  1.1. 從LVDS到JESD204C/D的跨越

  在過去十年中，數據轉換器（ADC/DAC）的分辨率和采樣率呈指數級增長。采用傳統的并行CMOS或LVDS接口，意味著需要數百個I/O引腳，這在PCB布線密度、封裝成本以及通道間時序?qū)R（Skew）方面都是不可接受的。

  JEDEC固態技術協會推出的JESD204標準旨在解決這一瓶頸。

  JESD204B：引入了確定性延遲（Deterministic Latency），通過Subclass 1（基于SYSREF）實現多芯片同步，最高速率達到12.5 Gbps，采用8b/10b編碼。

  JESD204C：為了提高傳輸效率，引入了64b/66b編碼，降低了編碼開銷（從20%降至3%），單通道速率提升至32 Gbps。物理層定義了從Class A到Class C的多種類別，以適應不同長度的信道損耗。

圖2 典型DAC和FPGA的應用框圖實例

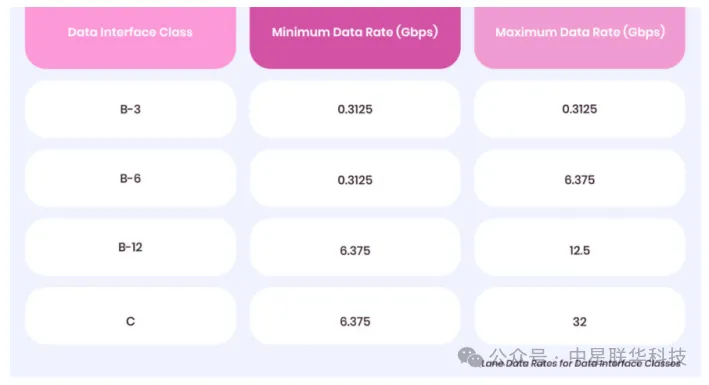

圖3 JESD要求的不同速率

  1.2. 高速DAC接收機（RX）面臨的物理層測試挑戰

  在JESD204鏈路中，DAC芯片充當接收機（RX）的角色，F(xiàn)PGA或ASIC充當發射機（TX）。隨著速率邁向32 Gbps，物理層面臨信號完整性的挑戰：

  信道損耗（Insertion Loss）：PCB走線在高頻下的介質損耗和集膚效應導致信號眼圖閉合。DAC接收端必須具備強大的連續時間線性均衡（CTLE）和判決反饋均衡（DFE）能力。

  抖動（Jitter）：在數十Gbps速率下，單位間隔（UI）僅為30ps左右。來自參考時鐘的相位噪聲、電源紋波引入的周期性抖動（PJ）、以及熱噪聲引入的隨機抖動（RJ），都會壓縮采樣窗口，導致誤碼。

  失真和噪聲：在超過25Gbps的串?dāng)_和噪聲更加嚴重，影響RX接收機的余量。

  傳統的“完美眼圖”測試無法體現電子戰設備在干擾壓制下的魯棒性，僅在理想條件下測試DAC“能工作”是遠遠不夠的。標準要求必須在測試階段引入壓力測試，人為惡化輸入信號質量，探測芯片在極限條件下的生存能力（余量）。

  二、 JESD204C/D 物理層接收機測試

  2.1. 接收機抖動容限（Jitter Tolerance, JTOL）測試

  DAC內部集成了時鐘數據恢復（CDR）電路，用于從高速串行流中提取采樣時鐘。CDR本質上是一個低通濾波器，它能跟蹤低頻抖動，但無法跟蹤高頻抖動。如果在CDR帶寬之外存在過大的抖動，就會導致采樣錯誤，進而不僅產生數字誤碼。

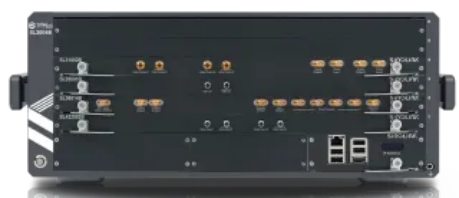

  SL3000應用方案：

  ● 測試搭建：將SL3000的PPG輸出連接至DAC的JESD輸入端。DAC配置為通過SPI/I2C讀取內部誤碼計數器（Error Counter），或?qū)⒔鈳蟮臄?shù)據環回至BERT的ED（若支持）。

  ● 基準測試：設置目標速率（如12.5 Gbps），不加抖動，調整SL3000的輸出擺幅和預加重，確保DAC無誤碼鎖定。

  ● 高級抖動注入（關鍵步驟）：

  ■ 利用SL3000的抖動注入功能，掃描SJ和PJ頻率，從1KHz級別一直掃描至40MHz。

  ■  通過觀察DAC在哪個抖動頻率下開始出現誤碼或失鎖，可以精確反推DAC內部CDR的環路帶寬。SL3000支持的高頻PJ注入能力在此處無可替代，因?yàn)楹芏嚯娫丛肼暫蜁r(shí)鐘耦合干擾harmonics恰好落在10MHz-40MHz區間。

  2.2. 接收機均衡能力與眼圖靈敏度測試

  JESD204C定義了不同等級的信道損耗（如Class C-R支持高損耗）。DAC接收端必須通過CTLE/DFE張開閉合的眼圖。

  SL3000應用方案：

  ● 最小輸入幅度測試：利用SL3000輸出幅度的連續可調特性，逐漸降低差分?jǐn)[幅（例如從800mV降至200mV），測試DAC的輸入靈敏度。

  ● 模擬長信道：在SL3000與DAC之間串入不同長度的ISI插損板，迫使DAC內部的CTLE/DFE全速工作。

  通過上述測試方法，可以對DAC接收機在抖動、信道損耗及輸入幅度等多維條件下的性能進行系統性驗證，從而全面評估其物理層設計的魯棒性與性能余量。

  在實際工程中，這類測試不僅需要覆蓋寬頻段抖動掃描、多種信道損耗條件，還涉及復雜的信號質量調控與環境模擬，對測試系統的能力提出了極高要求。

  圍繞上述測試需求，下篇我們將針對JESD204C/D DAC測試中的關鍵需求，詳述中星聯華SL3000系列誤碼儀測試方法的工程實現與實例，剖析SL3000系列為何會成為JESD204C/D DAC測試的理想平臺。

  精彩預告

  后續將針對JESD204C/D DAC測試中的關鍵需求，詳述中星聯華SL3000系列誤碼儀測試方法的工程實現與實例。
